Einbauspanner Typ HESK-RB
Einbauspanner Typ HESK-RB

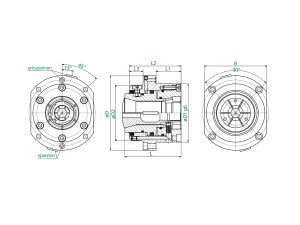

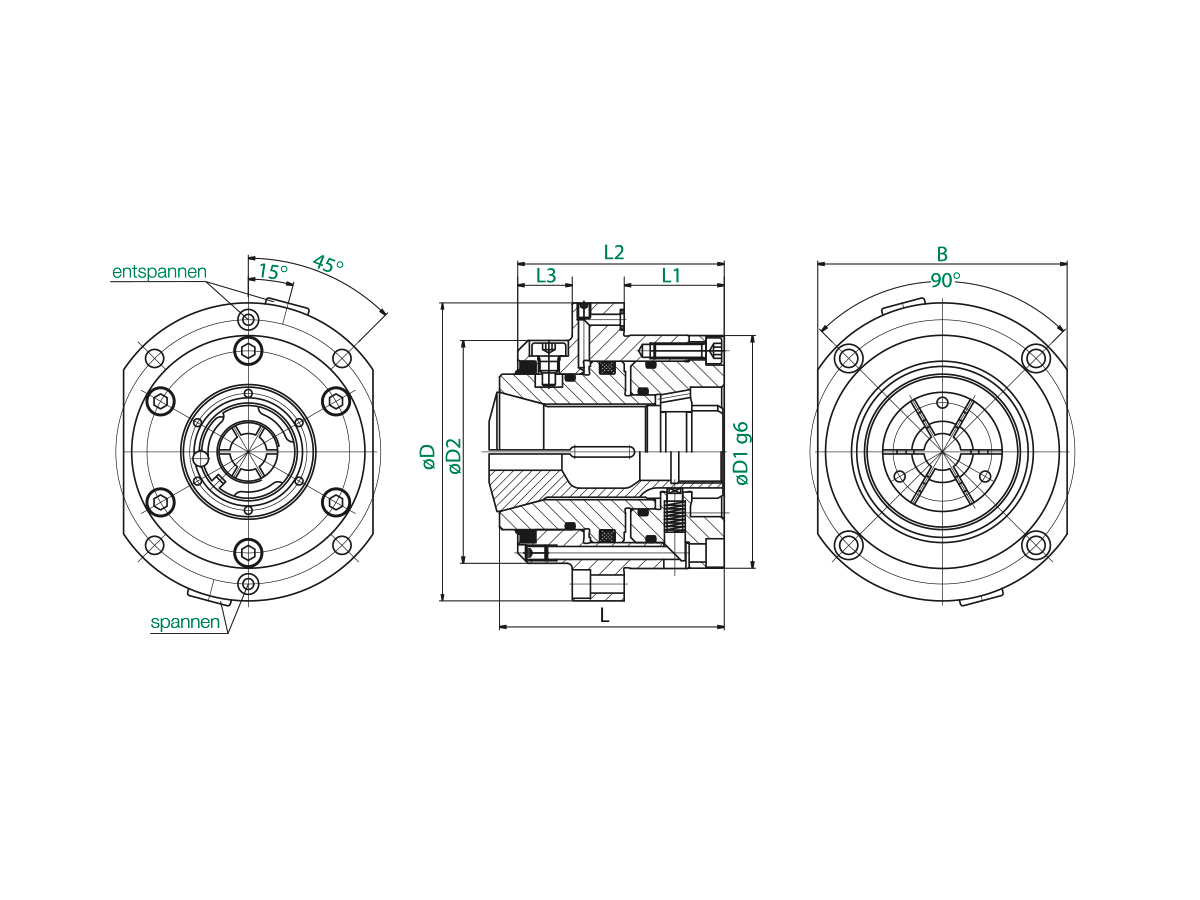

Art.-Nr. | D | D1 | D2 | L | L1 | L2 | L3 | B | Tk | Spannzangen |
HESK - RB-20 | 115 | 90 | 86 | 86,5 | 38,5 | 79,5 | 21,0 | 96 | 102 | 3768 E |
HESK - RB-30 | 125 | 100 | 96 | 86,5 | 38,5 | 79,5 | 21,0 | 106 | 112 | 3859 E |
HESK - RB-40 | 135 | 110 | 106 | 86,5 | 38,5 | 79,5 | 21,0 | 116 | 122 | 3922 E |
HESK - RB-60 | 155 | 130 | 126 | 107,5 | 46,5 | 100,0 | 33,5 | 136 | 142 | 3970 E |
HEKS - RB-100 | 195 | 170 | 168 | 107,5 | 46,5 | 104,2 | 33,7 | 176 | 182 | 3999 E |
Spannzangen für Einbauspanner mit Gewinde
Art.-Nr. | Bezeichnung | A | A1 | A2 | G | G1 | K° | C | C1 | Spann - ø max. |
3723 E | HESK - S-20 | 46 | 22 | 32 | M 32 x 1,5 | M 24 x 1,5 | 15 | 82 | 78 | 22 |
3829 E | HESK - S-30 | 56 | 32 | 42 | M 42 x 1,5 | M 34 x 1,5 | 15 | 90 | 86 | 32 |
3911 E | HESK - S-40 | 66 | 42 | 52 | M 52 x 1,5 | M 44 x 1,5 | 15 | 90 | 86 | 42 |
3964 E | HESK - S-60 | 86 | 62 | 70 | M 70 x 1,5 | M 65 x 1,5 | 15 | 111 | 107 | 62 |
3996 E | HESK - S-100 | 126 | 102 | 110 | M 110 x 2,0 | M 104 x 1,5 | 15 | 111 | 107 | 110 |
Spannzangen für Einbauspanner mit Bajonett
Art.-Nr. | Bezeichnung | A | A1 | A2 | G | G1 | K° | C | C1 | Spann - ø max. |
3768 E | HESK - SB-20 | 46 | 22 | 35,8 | M 24 x 1,5 | 15 | 90 | 86 | 22 | |
3859 E | HESK - SB-30 | 56 | 32 | 45,8 | M 34 x 1,5 | 15 | 90 | 86 | 32 | |
3922 E | HESK - SB-40 | 66 | 42 | 55,8 | M 44 x 1,5 | 15 | 90 | 86 | 42 | |
3970 E | HESK - SB-60 | 86 | 62 | 75,8 | M 64 x 1,5 | 15 | 111 | 107 | 62 | |
3999 E | HESK - SB-100 | 100 | 126 | 115,8 | M 104 x 1,5 | 15 | 111 | 107 | 110 |
Diese Spanner entsprechen den Geräten Typ HESK-R, sind jedoch für Spannzangen mit Bajonett ausgelegt. Im Gegensatz zu den Einbauspannern Typ HESK-R wird bei diesen Geräten die Spannzange von vorne bzw. oben gewechselt. Die Zeit für das Umrüsten von einem Spanndurchmesser zum nächsten wird auf ein Minimum reduziert.
