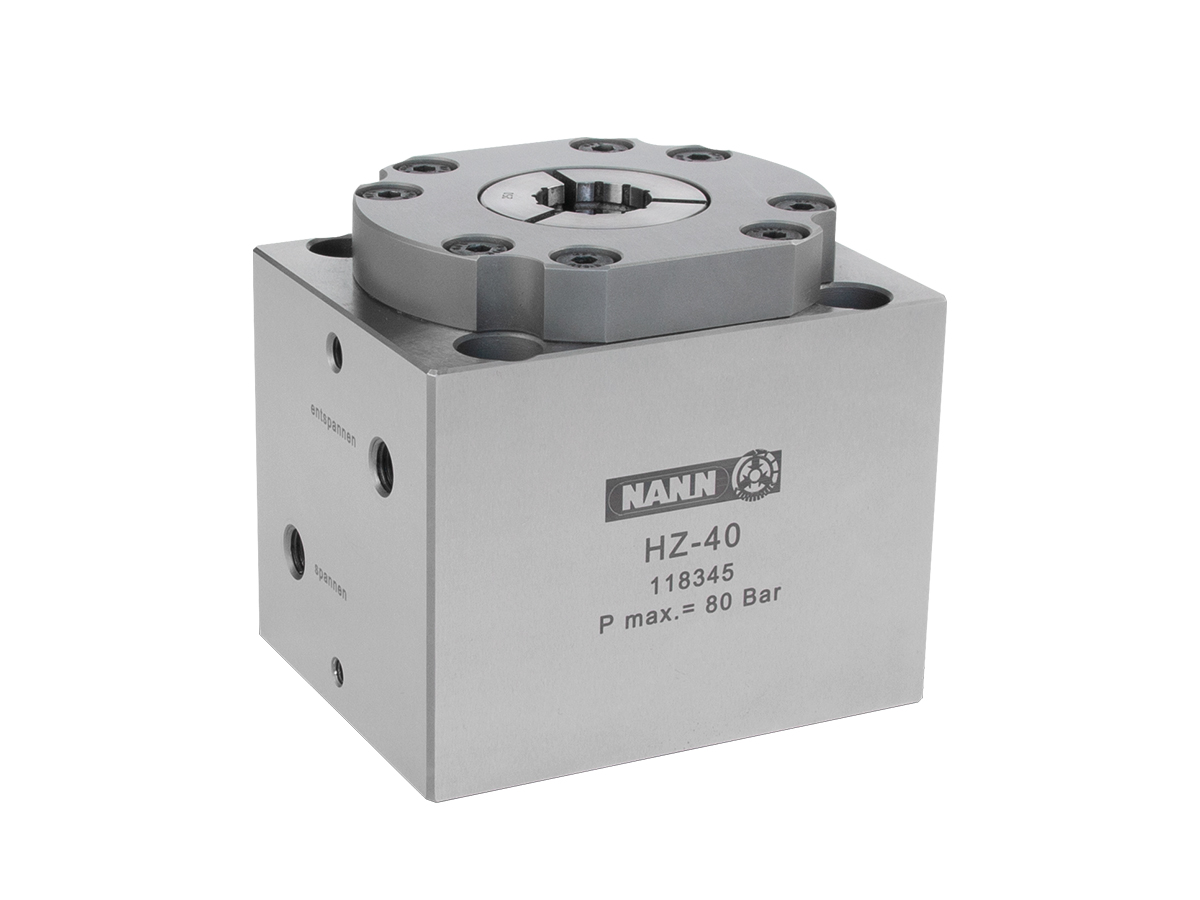

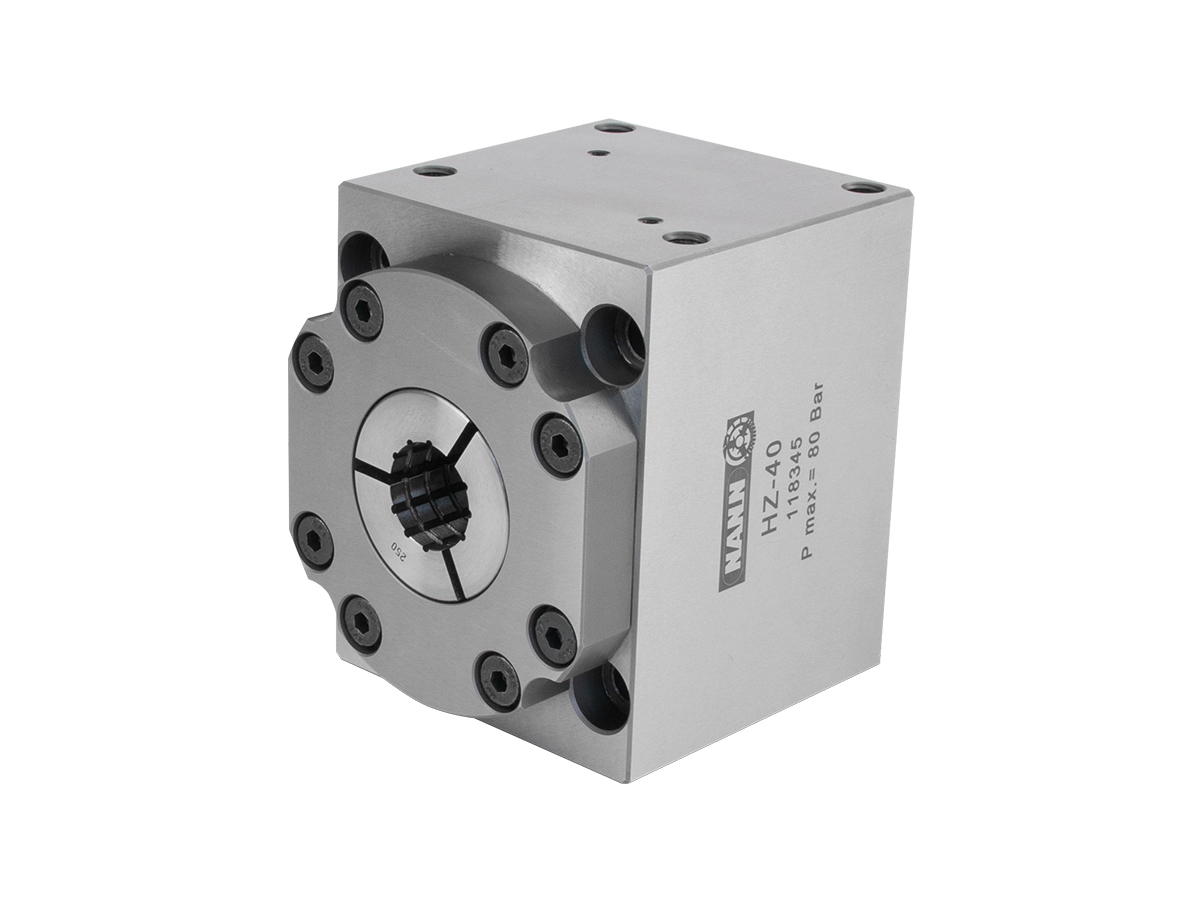

Hydraulische Spannstöcke Typ HZ
für Zugspannzangen (besonders geeignet für kurze Spannlängen)
| Art.-Nr. | A | B | H | Kolben- fläche cm 2 |
Spannzangen | Durchgang | Spann - ø max. |
Gewicht kg |
| HZ 11 | 80 | 100 | 103 | 40 | 367 E | 22 | 24 | 5,0 |
| HZ 17 | 100 | 126 | 115 | 54 | 390 E | 38 | 42 | 7,5 |
| HZ 22 | 130 | 166 | 145 | 76 | 3955 E | 60 | 62 | 17,0 |
für Druckspannzangen (Stahl- und Rubber-Spannzangen)
| Art.-Nr. | A | B | H | Kolben- fläche cm 2 |
Spannzangen | Durchgang | Spann - ø max. |
Gewicht kg |
| HZ 25 | 80 | 100 | 107 | 40 | 161 E | 25 | 25 | 5,0 |
| HZ 40 | 100 | 126 | 114 | 54 | 173 E | 42 | 42 | 8,5 |
| HZ 60 | 130 | 166 | 126,5 | 76 | 185 E | 60 | 62 | 16,0 |
| HZ 80 | 160 | 190 | 138 | 96 | 193 E | 80 | 80 | 25,0 |
- Spannzange axial fest, daher auch bei Spannstöcken mit Zugspannzangen feste Spannlänge bei Toleranzen im Spanndurchmesser
- hydraulisch oder pneumatisch einsetzbar
- direkt betätigte Druckhülse
- Tandemzylinder, daher hohe Spannkraft bei kleinen Baumaßen
- gehärtetes und geschliffenes Gehäuse
- Hydraulikanschluss über Innengewinde oder Aufspannplatte
- Betriebsdruck bis 80 bar für 4/2-Wegeventil
