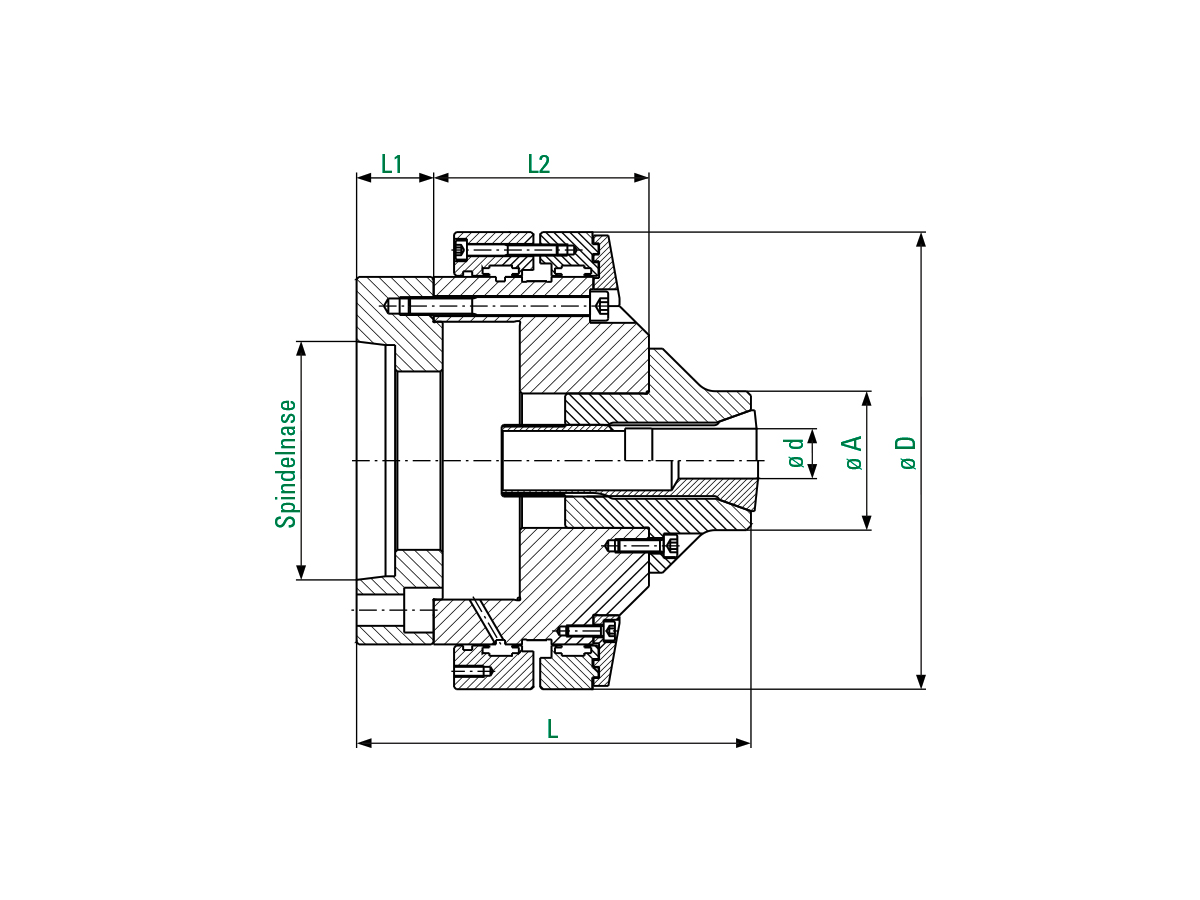

Kraftspannfutter Typ PSF-ZT
mit zylindrischer Flansch-Aufnahme
| Art.-Nr. | B | D | A | L | L1 | L2 | Spannbereich | Spannzangen |
| PSF 23 - ZT - Z 42 | 42 | 175 | 42 | 148 | 14 | 95 | 1,5 - 20 | 359 E |
| PSF 28 - ZT - Z 72 | 72 | 204 | 55 | 156 | 22 | 95 | 1,5 - 24 | 367 E |
| PSF 32 - ZT - Z 72 | 72 | 204 | 62 | 162 | 22 | 95 | 1,5 - 29 | 386 E |
| PSF 47 - ZT - Z 88 | 88 | 204 | 80 | 164 | 22 | 95 | 5,0 - 42 | 390 E |
mit Kurzkegel-Aufnahme
| Art.-Nr. | Spindelnase | D | A | L | L1 | L2 | Spannbereich | Spannzangen |
| PSF 23 - ZT - 4 | Gr.4 DIN 55026 | 175 | 42 | 156 | 22 | 95 | 1,5 - 20 | 359 E |
| PSF 28 - ZT - 4 | Gr.4 DIN 55026 | 204 | 55 | 152 | 20 | 95 | 1,5 - 24 | 367 E |
| PSF 28 - ZT - 5 | Gr.5 DIN 55026 | 204 | 55 | 152 | 20 | 95 | 1,5 - 24 | 367 E |
| PSF 32 - ZT - 5 | Gr.5 DIN 55026 | 204 | 62 | 160 | 20 | 95 | 1,5 - 29 | 386 E |
| PSF 32 - ZT - 6 | Gr.6 DIN 55026 | 204 | 62 | 164 | 24 | 95 | 1,5 - 29 | 386 E |
| PSF 47 - ZT - 5 | Gr.5 DIN 55026 | 204 | 80 | 176 | 34 | 95 | 5,0 - 42 | 390 E |
| PSF 47 - ZT - 6 | Gr.6 DIN 55026 | 204 | 80 | 176 | 34 | 95 | 5,0 - 42 | 390 E |
- kraftvolles Spannen ohne Spannzylinder
- Spannen mittels Tellerfedern
- Entspannen durch Druckluft
- Zuführung der Druckluft über einen Schwebering
- ermüdungsfreies Spannen
- geeignet zum Spannen von kurzen Werkstücken
- einfacher Aufbau
- problemlose Montage
- für verschiedene Spindelflansche
- auch für Innenspannung lieferbar
Die Zugspannzange wird durch Tellerfedern in die Aufnahme gezogen und dadurch geschlossen, entspannt wird mittels Druckluft. Liegt keine Druckluft an, ist das Futter immer gespannt. Das Entspannen kann nur bei stehender Spindel erfolgen, da sich die Dichtungen am Futterkörper anlegen und dadurch eine hohe Reibung entsteht. Aus Sicherheitsgründen muss eine entsprechende Absicherung vorhanden sein.
