Kraftspannfutter Typ PSF

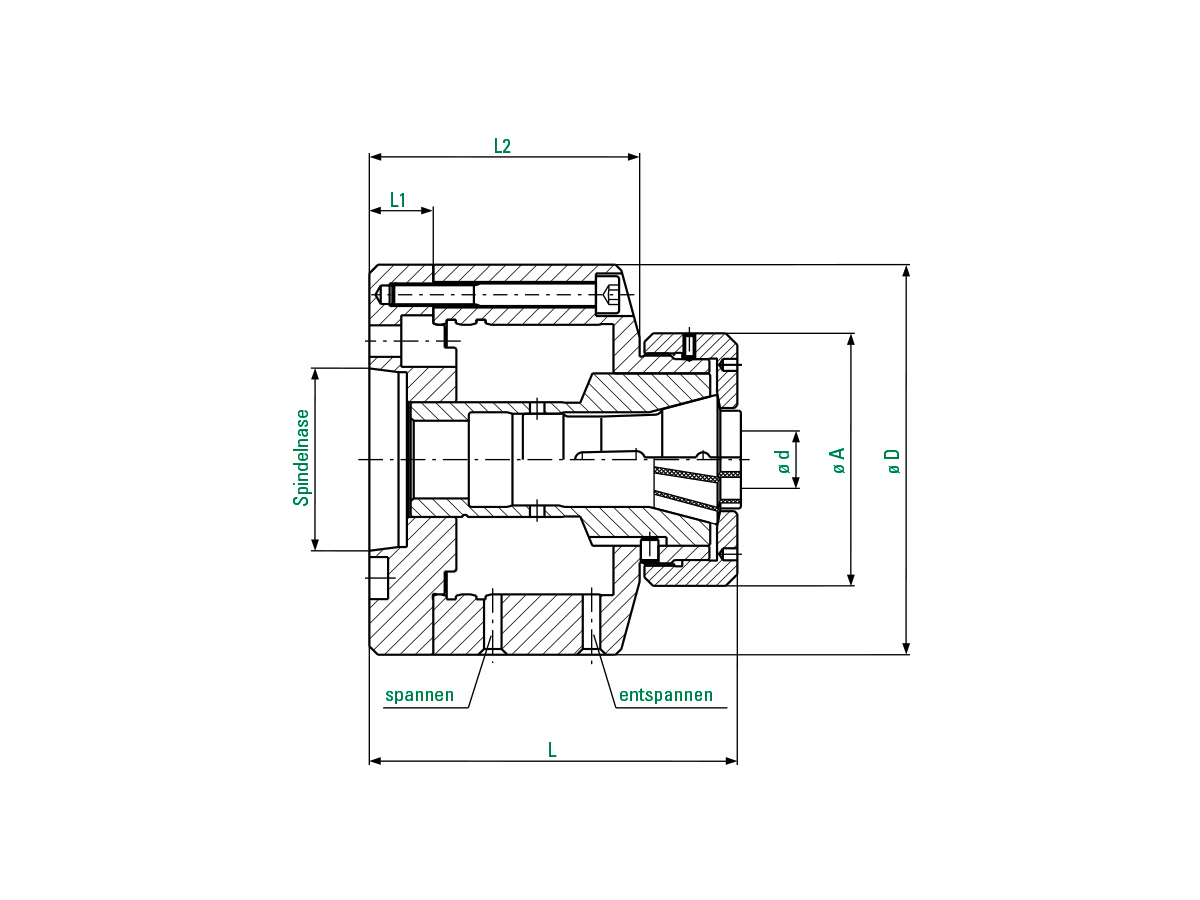

Typ PSF zur Betätigung mit Blasepistole
| Art.-Nr. | Spindelnase | D | A | L | L1 | L2 | Spannbereich | Stahl-Spannzangen | Rubberzange |
| PSF 15 | Gr. 3 DIN 55026 | 100 | 72 | 126 | 22 | 95 | 1 - 16 | 140 E | Reihe 12 |
| PSF 25 | Gr. 4 DIN 55026 | 136 | 88 | 128 | 22 | 93 | 2 - 26 | 161 E | Reihe 20 |
| PSF 40 | Gr. 5 DIN 55026 | 160 | 112 | 149 | 25 | 107 | 3 - 42 | 173 E | Reihe 36 |
| PSF 60 | Gr. 6 DIN 55026 | 196 | 128 | 159 | 25 | 117 | 4 - 60 | 185 E | Reihe 52 |
- mechanische Kraftübersetzung
- hohe Spannkraft
- gehärtetes und geschliffenes Gehäuse
- gleichbleibende Spannkraft
- ermüdungsfreies Spannen
- voller Spindeldurchlass, da der Spann-zylinder im Futter integriert ist
Die mechanische Kraftübersetzung wurde so ausgelegt, dass die Spannfutter in gespanntem Zustand eine Selbsthemmung haben. Die Selbsthemmung arbeitet nur in einem engen Bereich. Es können daher nur Werkstücke mit einem Toleranzbereich IT 9 sicher gespannt werden. Wegen der Selbsthemmung ist zum Spannen und Entspannen Druckluft erforderlich.
Typ PSF zur Betätigung mit Blasepistole
Im Futterkörper sind zwei Bohrungen vorhanden, in welche mit einer Blasepistole Druckluft zum Spannen und Entspannen eingeführt werden kann. Nach dem Spannvorgang bleibt das Futter gespannt.

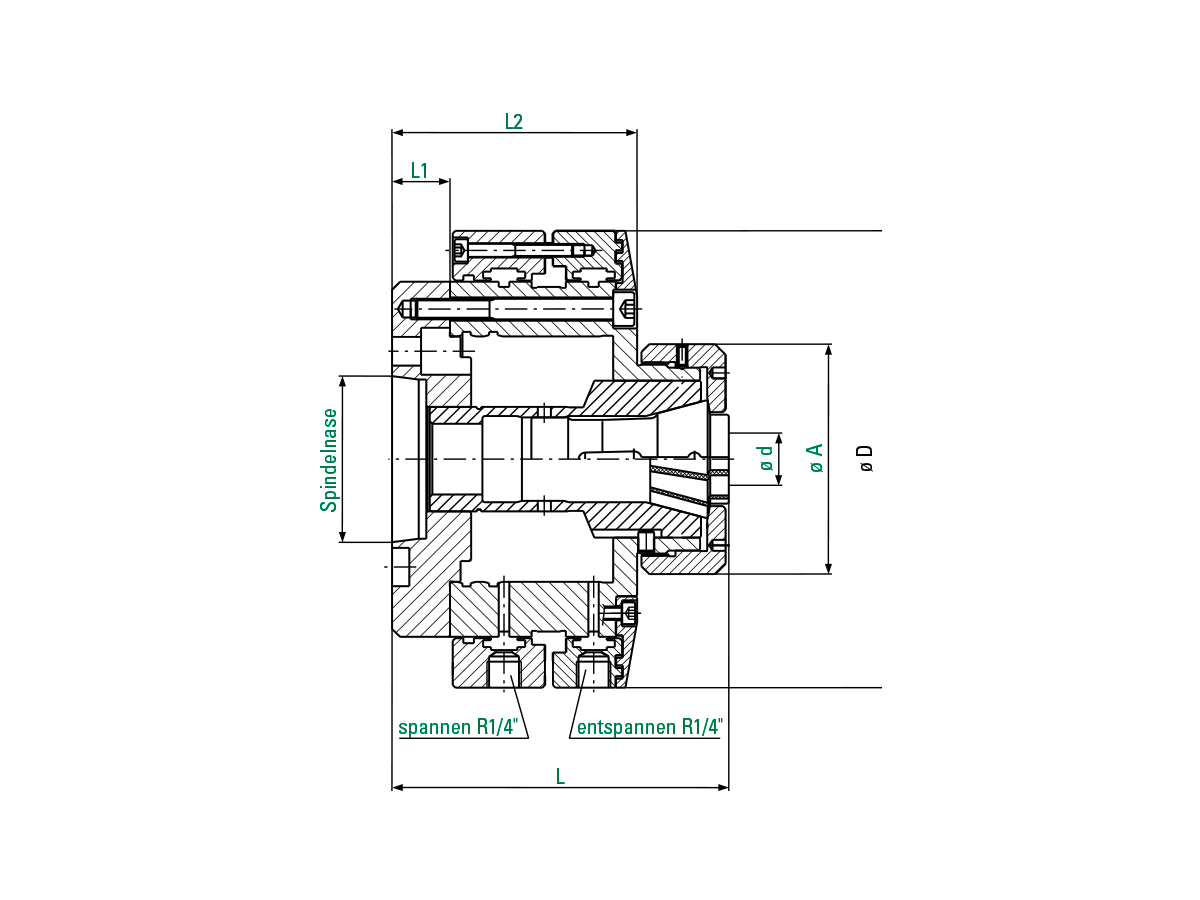

Typ PSF-SR mit Schwebering
| Art.-Nr. | Spindelnase | D | A | L | L1 | L2 | Spannbereich | Stahl-Spannzangen | Rubberzange |
| PSF - SR 15 | Gr. 3 DIN 55026 | 140 | 72 | 126 | 22 | 95 | 1 - 16 | 140 E | Reihe 12 |
| PSF - SR 25 | Gr. 4 DIN 55026 | 175 | 88 | 128 | 22 | 93 | 2 - 26 | 161 E | Reihe 20 |
| PSF - SR 40 | Gr. 5 DIN 55026 | 204 | 112 | 149 | 25 | 107 | 3 - 42 | 173 E | Reihe 36 |
| PSF - SR 60 | Gr. 6 DIN 55026 | 250 | 128 | 159 | 25 | 117 | 4 - 60 | 185 E | Reihe 52 |

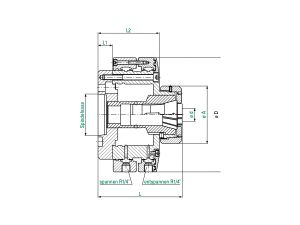

Typ PSF-SR mit Schwebering
Diese Futter sind mit einem Schwebering und Dichtungen versehen, über welche beim Spannen und Entspannen die Druckluft zugeführt wird. Der Spannvorgang kann nur bei stehender Spindel erfolgen, da sich die Dichtungen am Futterkörper anlegen und dadurch eine hohe Reibung erzeugen. Aus Sicherheitsgründen muss eine entsprechende Absicherung vorhanden sein.
