Mehrfachspanneinrichtungen für hydraulische Spanngeräte mit mechanischer Betätigung

Beschreibung:

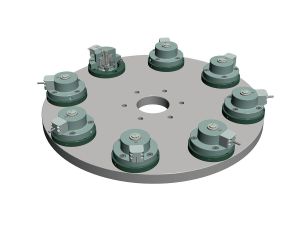

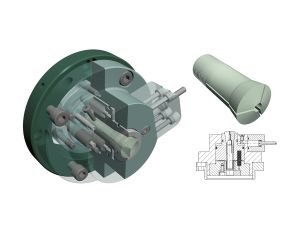

Wir fertigen Mehrfachspanneinrichtungen mit mechanisch, hydraulisch betätigten Spanngeräten, die auf einem Rundtisch angeordnet sind. Bei der abgebildeten Spannvorrichtung sind acht Spanngeräte auf einer runden Grundplatte angeordnet, Anschlussleitungen für Pneumatik oder Hydraulik sind nicht erforderlich. Die einzelnen Spanngeräte sind mit einer Tellerfederspannung ausgestattet. Die Tellerfederpakete drücken die Druckhülse nach vorne, somit wird die axial feststehende Zugspannzange geschlossen. Die Spannzange ist mit einem Stift gegen das Verdrehen gesichert. Entspannt wird die Spannzange durch einen mechanisch betätigten Kolben. Im Kolbenraum befindet sich Öl, das bei Betätigung des mechanischen Kolbens die Druckhülse nach hinten bewegt. Somit ist das Spanngerät selbsthaltend, ein Hydraulikanschluss ist nicht erforderlich.

Zum Einbau der Spannzange muss die Druckhülse in der hinteren Stellung stehen, also in der Stellung, in der die Spannzange geöffnet ist. Dann kann die Spannzange in die Druckhülse geschoben werden. Dabei ist die Einbaulage zur Verdrehsicherung zu beachten. Im Anschluss daran wird mit dem Schlüssel die Spannzange auf Anschlag gezogen. Beim Ein- oder Ausbau der Spannzange ist zu beachten, dass die Spannzange immer entlastet ist, das heißt, die Druckhülse muss in der hinteren Position stehen, in der die Spannzange geöffnet ist.

Daten und Fakten:

• für Zugspannzangen
• mechanische Betätigung
• Tellerfederspannung
• Spannzange axial feststehend
• keine Anschlussleitungen erforderlich
• unterschiedliche Baugrößen und Spannbereiche

Kontaktieren Sie uns, damit wir die perfekt angepassten Spannmittel für Ihre Anforderungen realisieren können.
