Sonderspannfutter HESK und HESK-R für Innenspannung

Beschreibung:
Die bewährten Spannstöcke Typ HESK und HESK-R eignen sich für viele Anwendungsfälle. Neben der Weiterentwicklung dieser Geräte für Spannzangen mit Bajonett entwickelt Nann Sonderspannfutter auf Basis dieser Geräte, sowohl zum Außen- als auch zum Innenspannen. Insbesondere die Spannfutter Typ HESK-R werden häufig für Sonderanwendungen verwendet.

Wir fertigen für Sie:

  • Sonderspannzangen für die Standardgeräte
  • Sondergeräte mit Standardspannzangen
  • Sondergeräte mit Sonderspannzangen

Funktionsweise:

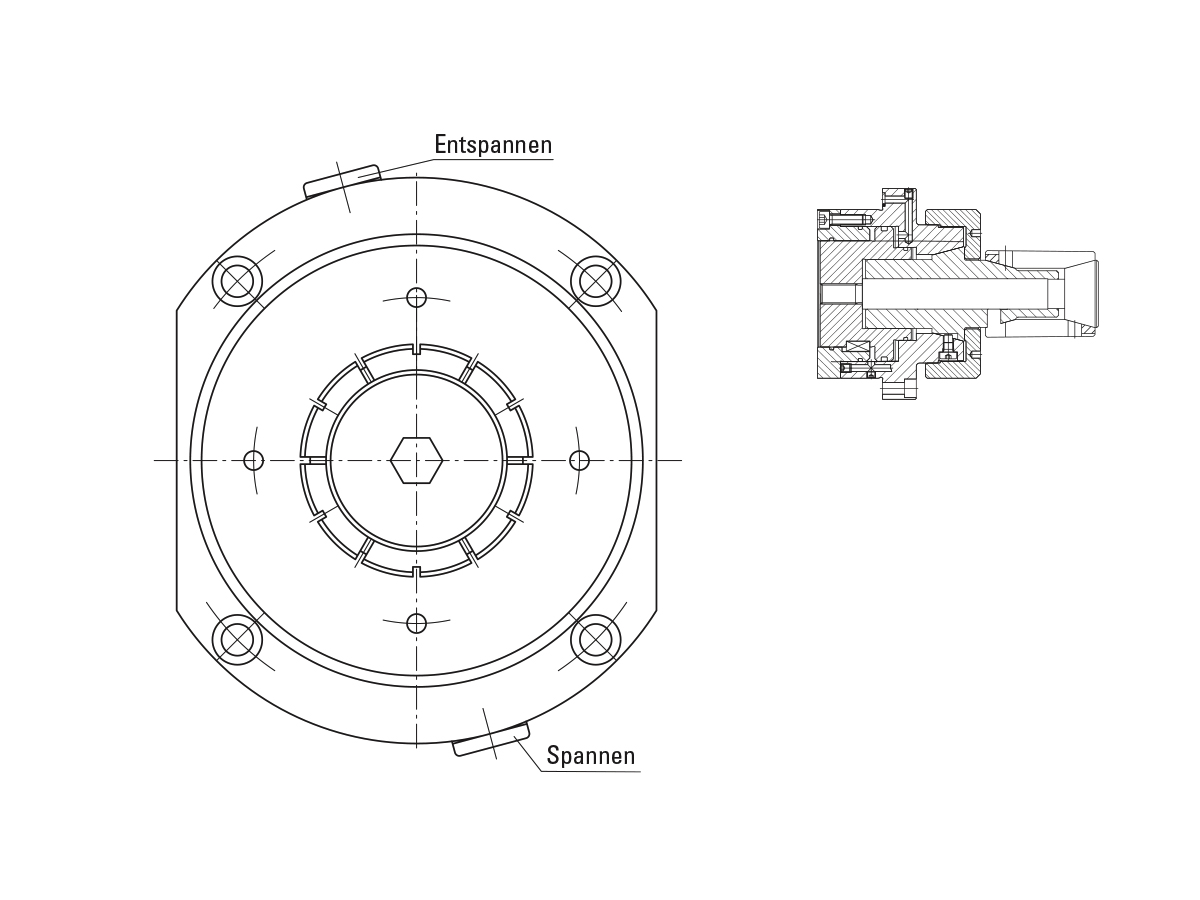

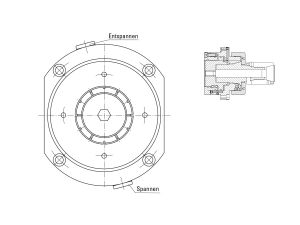

Bei den Standardgeräten ist die Druckhülse als doppelt wirkender Zylinder ausgeführt und schließt bzw. öffnet die Spannzangen. Die Spannzangen selbst sind am Schaft mit einer Planschulter versehen und mittels einer Mutter fest mit dem Einbauspanner verbunden. Diese Spanngeräte eignen sich auch hervorragend zum Innenspannen von Werkstücken. Dazu wird statt der eingebauten Spannzange ein axial feststehender Grunddorn mit der Außenkontur einer Spannzange eingebaut und mit einer Überwurfmutter in das Gehäuse eingeschraubt. Zum Spannen des Werkstückes wird, je nach Anwendungsfall, eine einfach- oder doppelkegelige Spannhülse verwendet. Diese wird beim Spannen mittels Zugdorn auf den Grunddorn gezogen und aufgeweitet. Hierbei entsteht ein Niederzugeffekt, das Werkstück wird beim Spannen in Richtung des Gehäuses gezogen; gerne legen wir diese Futter für einen Werkstückanschlag aus. Selbstverständlich werden diese Geräte, falls erforderlich, speziell für Ihre Anwendungen anders ausgelegt.

Wir sichern Ihnen auch bei Sonderanwendungen die hohe Nann Qualität und kurze Lieferfristen zu.

Daten und Fakten:

  • für doppelkegelige Spannhülsen
  • mit Niederzugeffekt
  • Spannen und Entspannen hydraulisch
  • unterschiedliche Baugrößen und Spannbereiche

Kontaktieren Sie uns, damit wir die perfekt angepassten Spannmittel für Ihre Anforderungen realisieren können.
