Spannhülsen für Lademagazine
für TRAUB und Hagenuk Lademagazine

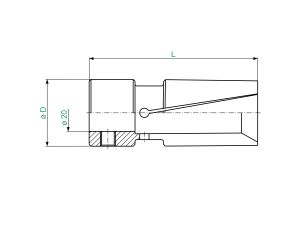

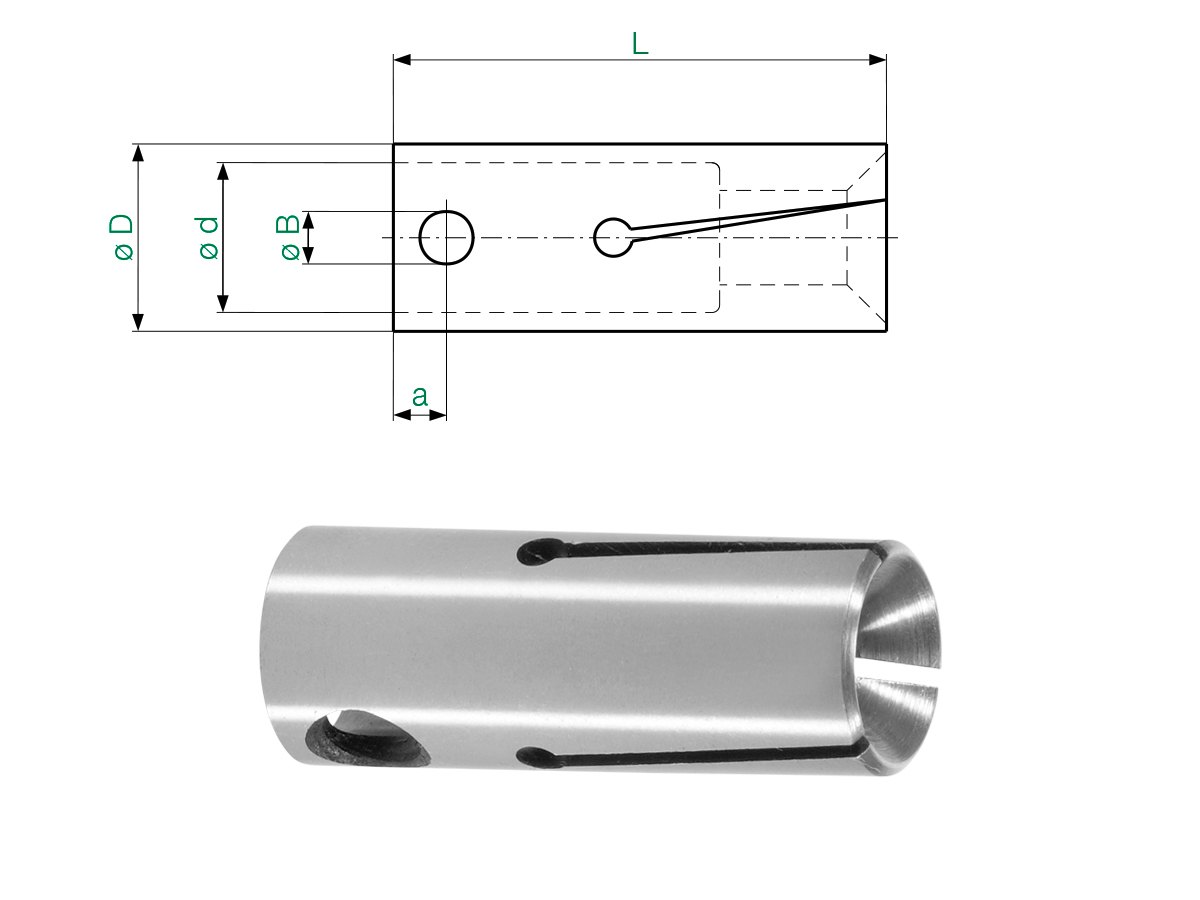

| Art.-Nr. | Bild | D | L | B | d / G | Spann-bereich |
| 200 E | 1 | 5 | 37 | 1,5 - 4,5 | ||
| 208 E | 1 | 7 | 37 | 2,0 - 5,5 | ||
| 210 E | 2 | 10 | 40 | 6 | 4,1 | 2,5 - 8,0 |
| 212 E | 2 | 12 | 40 | 6 | 4,1 | 3,0 - 10,0 |
| 203 E | 2 | 15 | 40 | 6 | 6,1 | 3,0 - 13,0 |
| 203 E - 18 | 2 | 18 | 40 | 6 | 6,1 | 3,0 - 16,0 |
| 225 E | 2 | 20 | 65 | 7 | 8,1 | 4,0 - 18,0 |
| 222 E | 2 | 25 | 65 | 7 | 8,1 | 4,0 - 22,0 |
| 227 E | 2 | 28 | 65 | 7 | 8,1 | 10,0 - 25,5 |
für FMB-Turbo Lademagazine

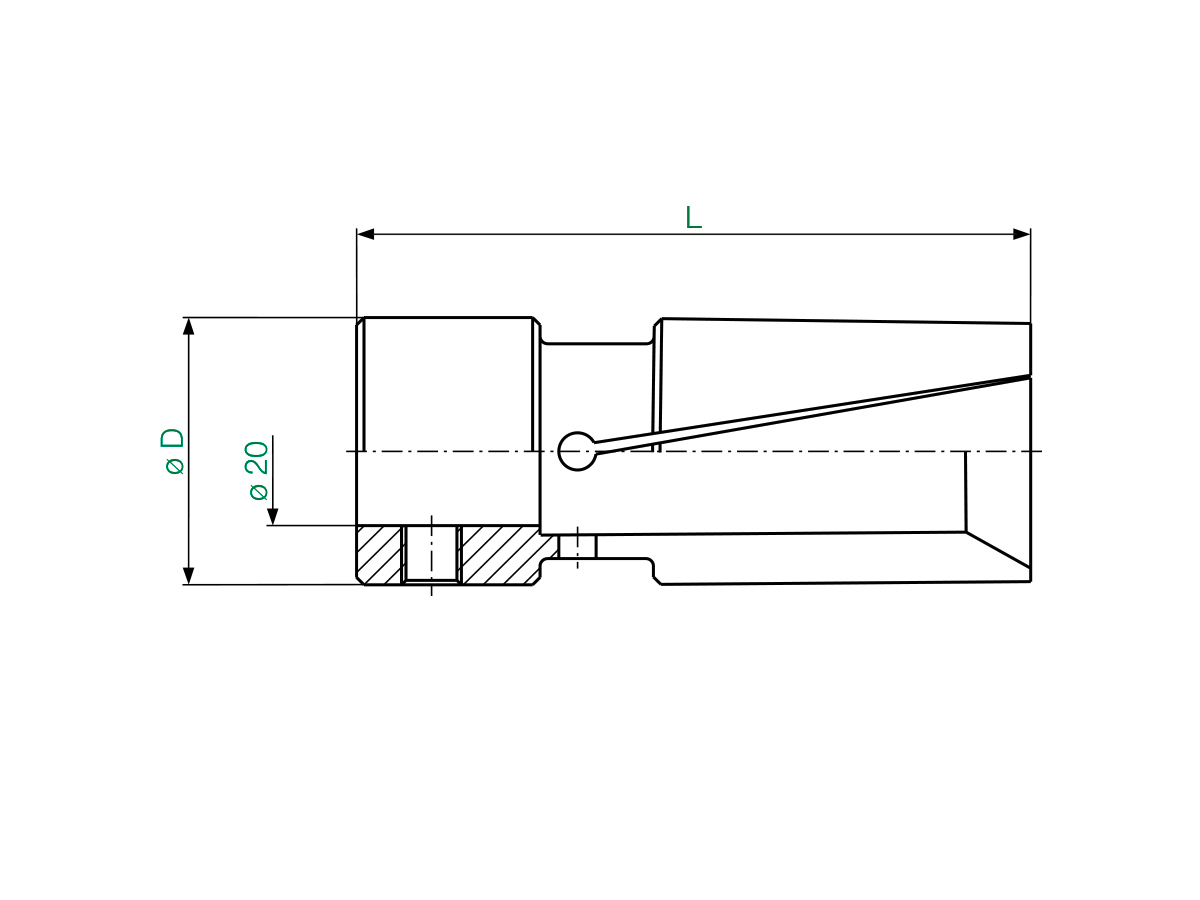

| Art.-Nr. | Bild | D | L | d | Spann-bereich | |
| 2292 E | 3 | 25 | 90 | 20 | 2,5 - 23 | |
| 2402 E | 3 | 30 | 90 | 20 | 4 - 28 | |
| 2422 E | 3 | 32 | 90 | 20 | 4 - 30 | |
| 2490 E | 3 | 36 | 90 | 20 | 5 - 33 | |
| 2517 E | 3 | 38 | 90 | 20 | 10 - 32 | |
| 2565 E | 3 | 40 | 90 | 20 | 5 - 38 | |
| 2578 E | 3 | 42 | 90 | 20 | 5 - 40 | |
| 2610 E | 3 | 45 | 90 | 20 | 6 - 42 | |
| 2670 E | 3 | 50 | 90 | 20 | 7 - 47 | |
| 2704 E | 3 | 54 | 90 | 20 | 14 - 50 | |
| 2770 E | 3 | 60 | 90 | 20 | 12 - 57 | |
| 2780 E | 3 | 63 | 90 | 20 | 14 - 60 | |
| 2790 E | 3 | 65 | 90 | 20 | 10 - 60 | |
| 2857 E | 3 | 73 | 90 | 20 | 20 - 67 | |
| 2860 E | 3 | 75 | 90 | 20 | 20 - 69 | |
| 2912 E | 3 | 80 | 90 | 20 | 50 - 72 | |
|
FMB-Turbo Spannhülsen sind ab D = 42 mm auch mit Ringfeder lieferbar |
||||||
für IEMCA Lademagazin

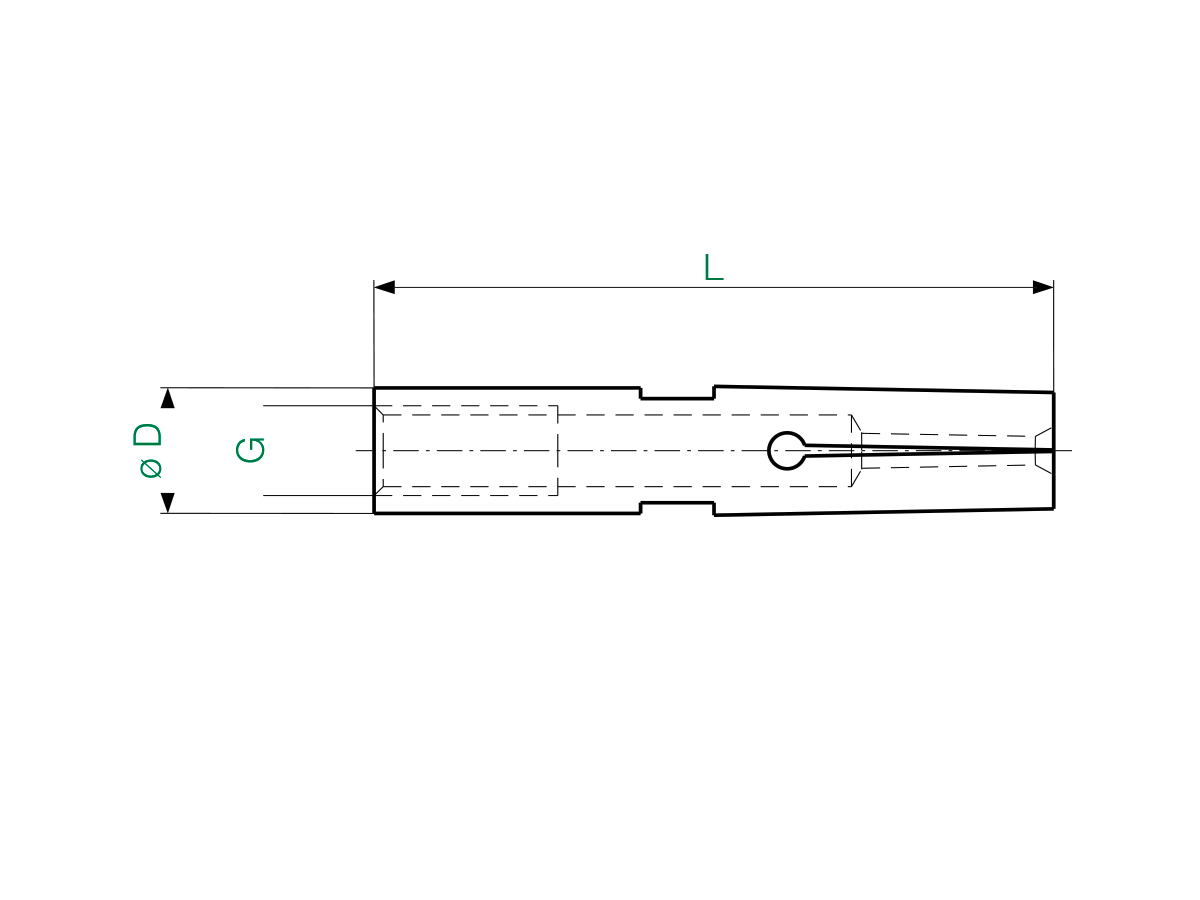

| Art.-Nr. | Bild | D | L | Gewinde | Spann-bereich | |
| 2001 E | 4 | 7,5 | 40 | M 5 x 0,5 | 3 - 6 | |
| 2045 E | 4 | 10 | 40 | M 6 x 0,75 | 3 - 8 | |
| 2061 E | 4 | 12 | 42 | M 7 x 0,75 | 3 - 10 | |
| 2101 E | 4 | 15 | 42 | M 8 x 1 | 3 - 13 | |
| 2197 E | 4 | 20 | 59 | M 10 x 1 | 10 - 18 | |
| 2289 E | 4 | 25 | 59 | M 10 x 1 | 15 - 23 | |
| 2316 E | 4 | 27 | 59 | M 10 x 1 | 15 - 23 |
Spannhülsen-Lagerungen für Lademagazine
Die Spannhülsenlagerungen dienen zur Aufnahme der Standard-Spannhülsen in den verschiedenen Lademagazinen. Sie sind das Verbindungsglied zwischen der rotierenden Spannhülse und der nichtrotierenden Schubstange. Die Konstruktion der Spannhülsen-Lagerungen ermöglicht ein leichtes Auswechseln sowohl der Spannhülsen als auch der gesamten Lagerung.
für TRAUB, Hagenuk und FMB-Turbo Lademagazine

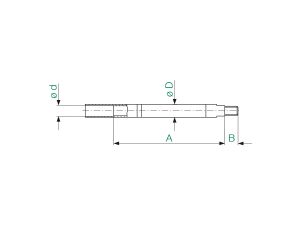

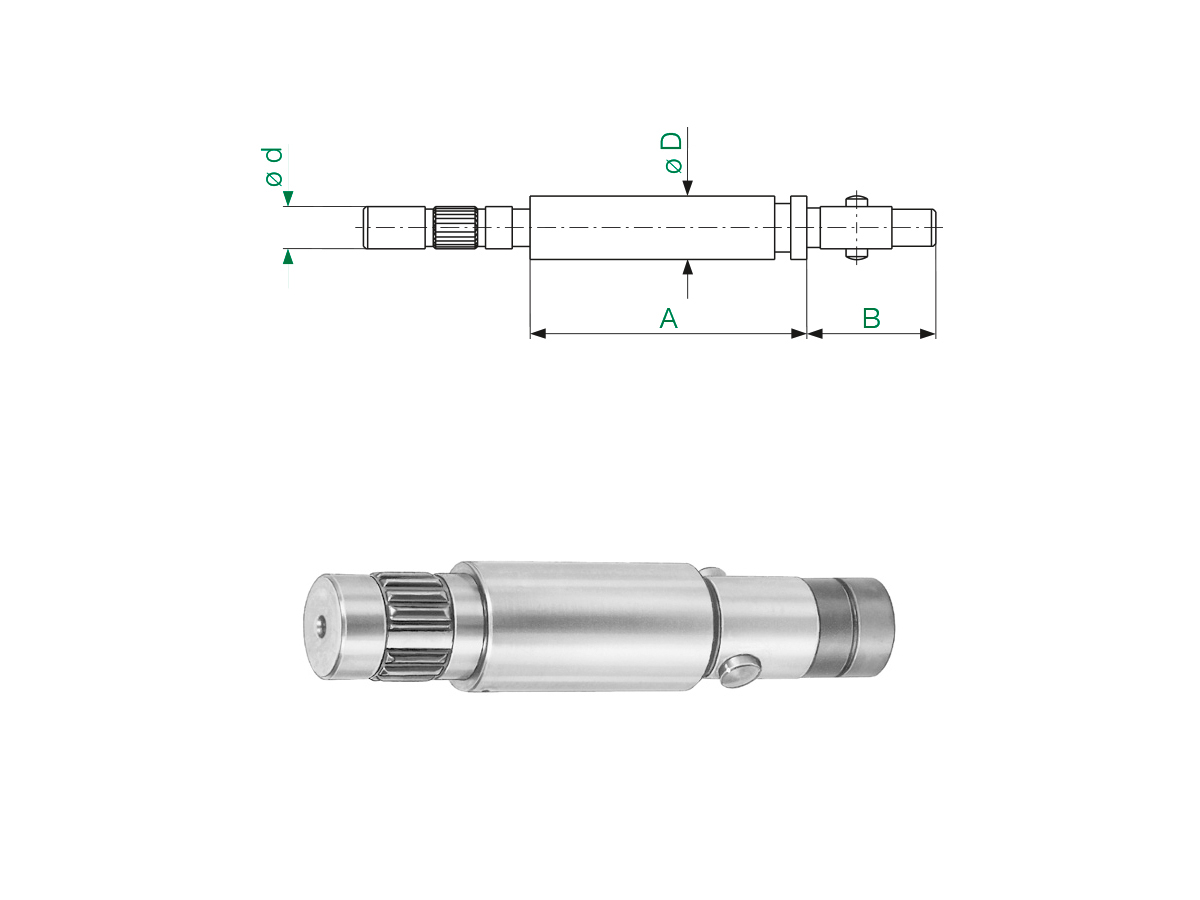

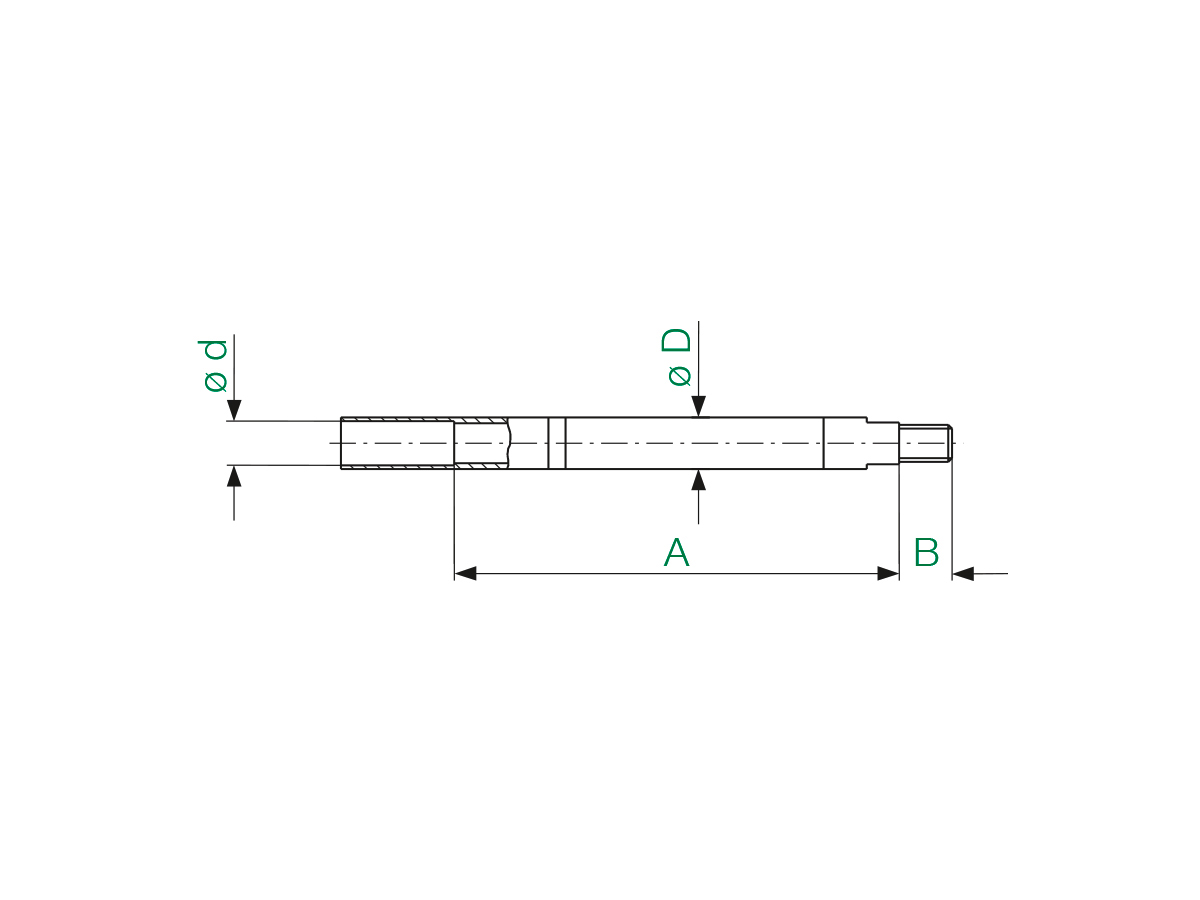

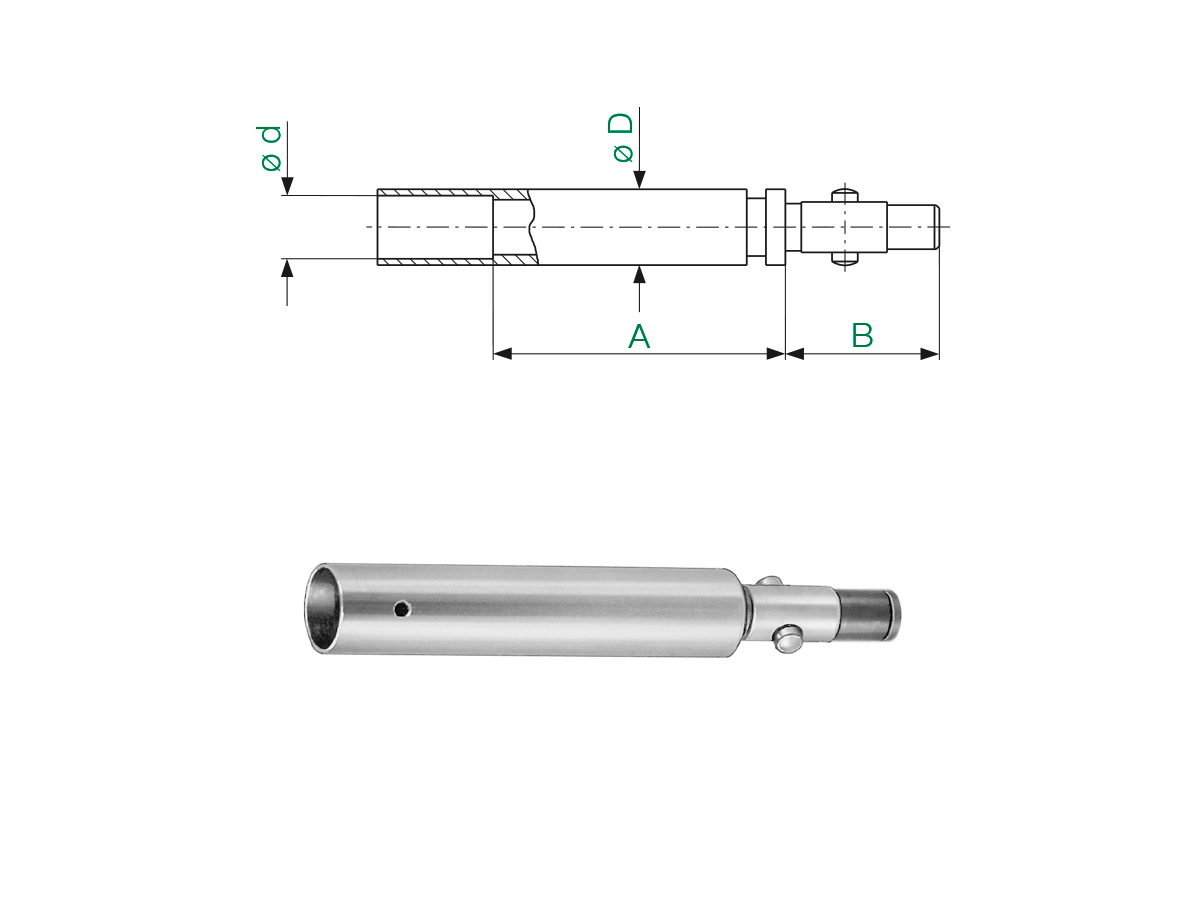

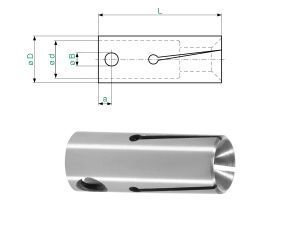

| Art.-Nr. | Bild | D | A | B | d | für Fabrikat |
| 200 E-L | 1 | 5 | 56,0 | 7 | 4,5 | Traub, Hagenuk, FMB |
| 208 E-L | 1 | 7 | 59,0 | 7 | 6,5 | Traub, Hagenuk, FMB |
| 210 E-LH | 3 | 10 | 45,5 | 24 | 8 | Hagenuk, FMB |
| 210 E-LT | 2 | 10 | 45,5 | 24 | 9 | Traub |
| 212 E-LH | 3 | 12 | 45,5 | 24 | 8 | Hagenuk, FMB |
| 212 E-LT | 2 | 12 | 45,5 | 24 | 11 | Traub |
| 203 E-L | 3 | 15 | 50,0 | 24 | 12 | Traub, Hagenuk, FMB |
| 203 E-18L | 3 | 18 | 50,0 | 24 | 12 | Traub, Hagenuk, FMB |
| 225 E-L | 3 | 20 | 50,0 | 40 | 17 | Traub, Hagenuk, FMB |
| 222 E-L | 3 | 25 | 50,0 | 40 | 20 | Traub, Hagenuk, FMB |
