Vorschubzangen

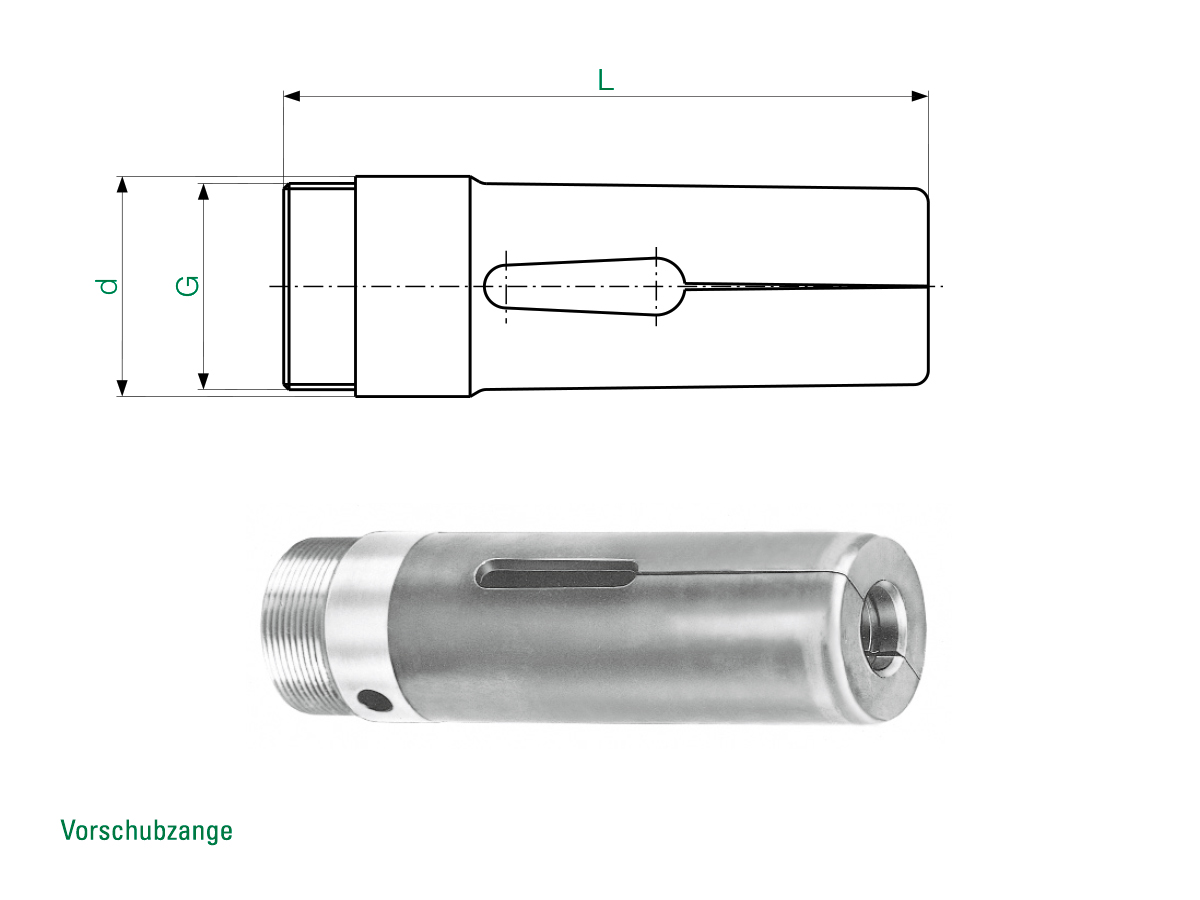

Vorschubzange
| Art.-Nr. | D | Gewinde G | L | maximale Bohrung | ||
|
|
|
||||
| 207 E | 18 | M 16 x 1 L | 70 | 12 | 11 | 9 |
| 217 E | 21 | M 20 x 1 L | 70 | 16 | 14 | 11 |
| 220 E | 24 | M 22 x 1 L | 85 | 18 | 16 | 13 |
| 236 E | 30 | M 28 x 1 L | 95 | 24 | 21 | 16 |
| 237 E | 31 | M 29 x 1 L | 90 | 25 | 22 | 18 |
| 254E | 42 | M 40 x 1 L | 116 | 36 | 31 | 25 |
| 273 E | 60 | M 58 x 1 L | 140 | 52 | 45 | 36 |
| Hervorgehobene Art.-Nr. entsprechen DIN 6344 | ||||||

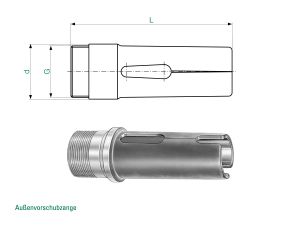

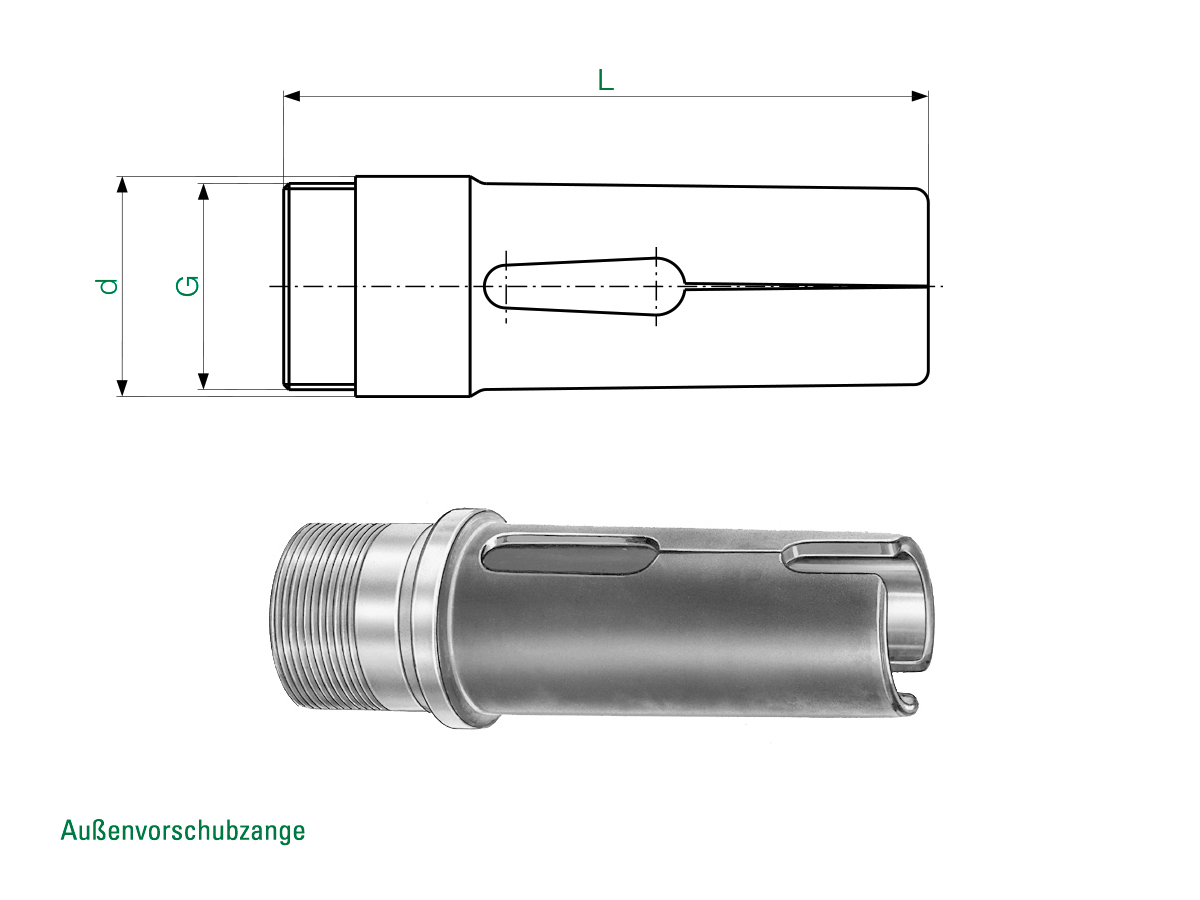

Außenvorschubzange
| Art.-Nr. | D | Gewinde G | L | maximale Bohrung | ||
|
|
|
|
||||
| 242 E | 42 | M 36 x 1,5 | 120 | 30 | 24 | 20 |
| 259 E | 56 | M 50 x 1,5 | 138 | 42 | 36 | 29 |
| 278 E | 75 | M 68 x 1,5 | 138 | 60 | 52 | 42 |
Anwendung:
- als Vorschubzange zum Nachschieben der Werkstoffstangen in Drehautomaten
- als Greifer zum Vorziehen der Werkstoffstangen auf NC-Drehmaschinen
- zum Umsetzen von Werkstücken
Ausführung der Bohrung:
- glatt
- auf Anforderung mit Querrillen
Härte:
Die Vorschubzangen sind aus einem speziellen Werkzeug-Federstahl gefertigt. Der vordere Teil mit der Spannbohrung weist – sofern wegen des partiellen Anlassens möglich – eine Härte von ca. HRc 60 auf. Gewinde und federnder Bereich sind auf Federhärte angelassen.
Vorschubkraft:
Vorschubzangen werden zusammengefedert angeliefert, so dass sie bei Nennmaß auf den Werkstoffstangen bzw. den Werkstücken eine Vorspannung haben.

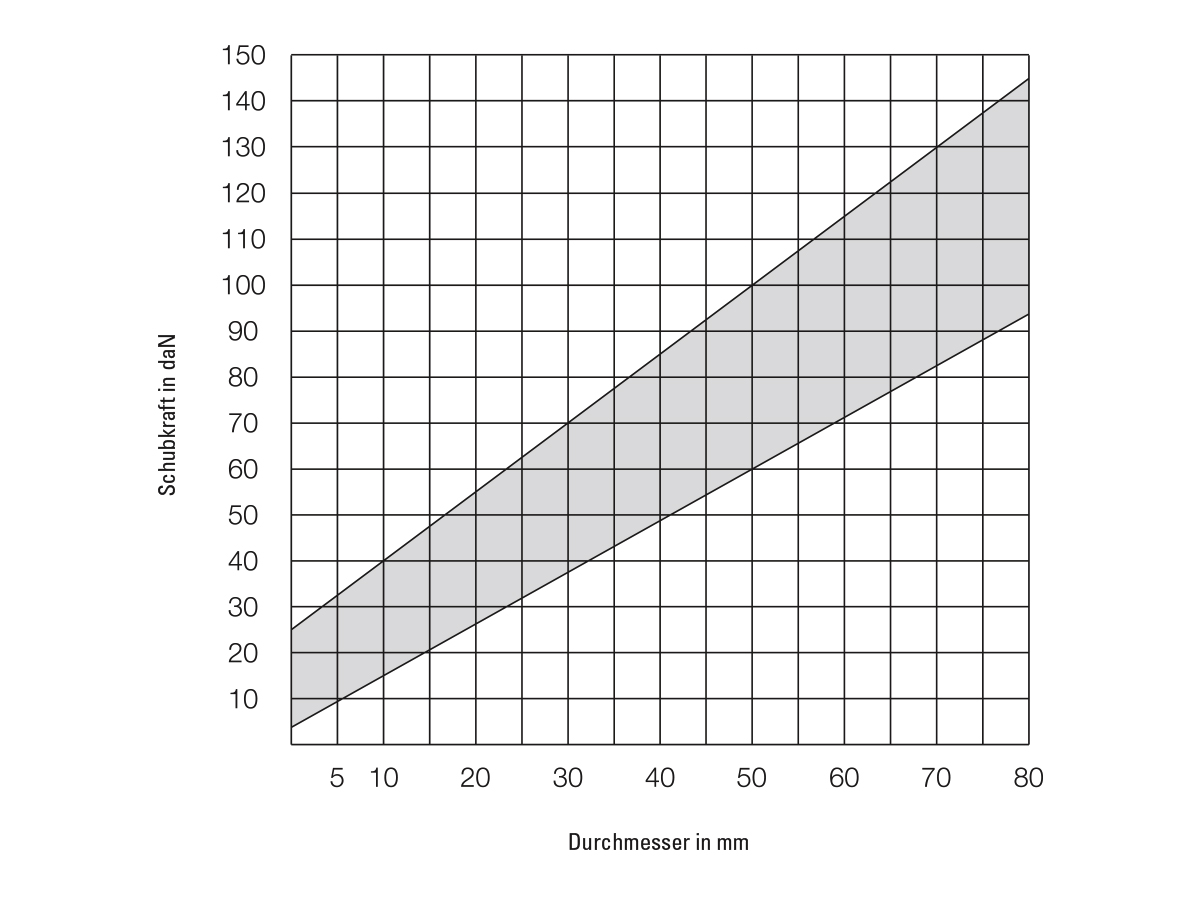

Die nebenstehende Tabelle der Vorschubkraft stellt Anhaltswerte dar. Zur Prüfung der Vorschubkraft ist ein gehärteter und geschlif-fener Prüfdorn mit einer Toleranz von h7 zu verwenden.
Auf Anforderung können Vorschubzangen mit erhöhter Vorschubkraft gefertigt werden.
