Zugspannzangen Hochgenau
hochgenau

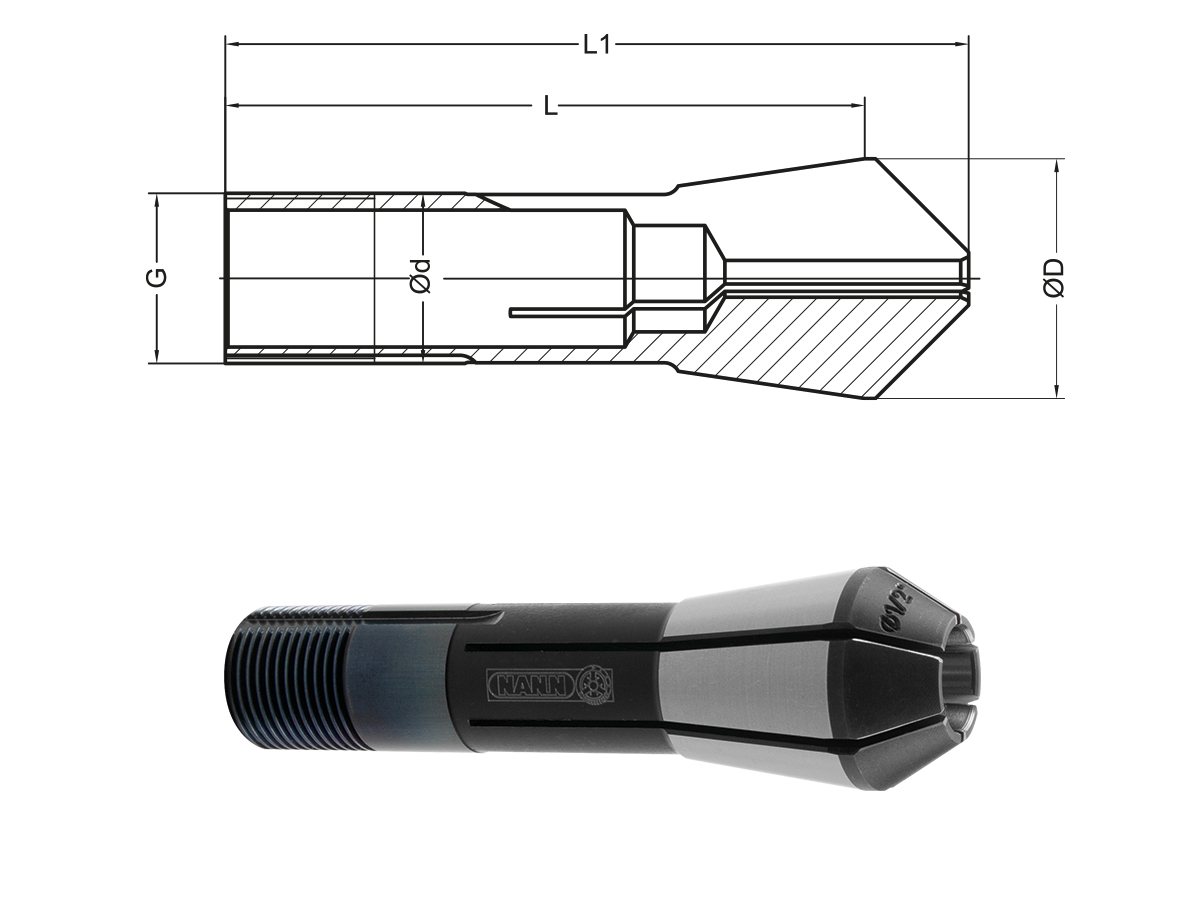

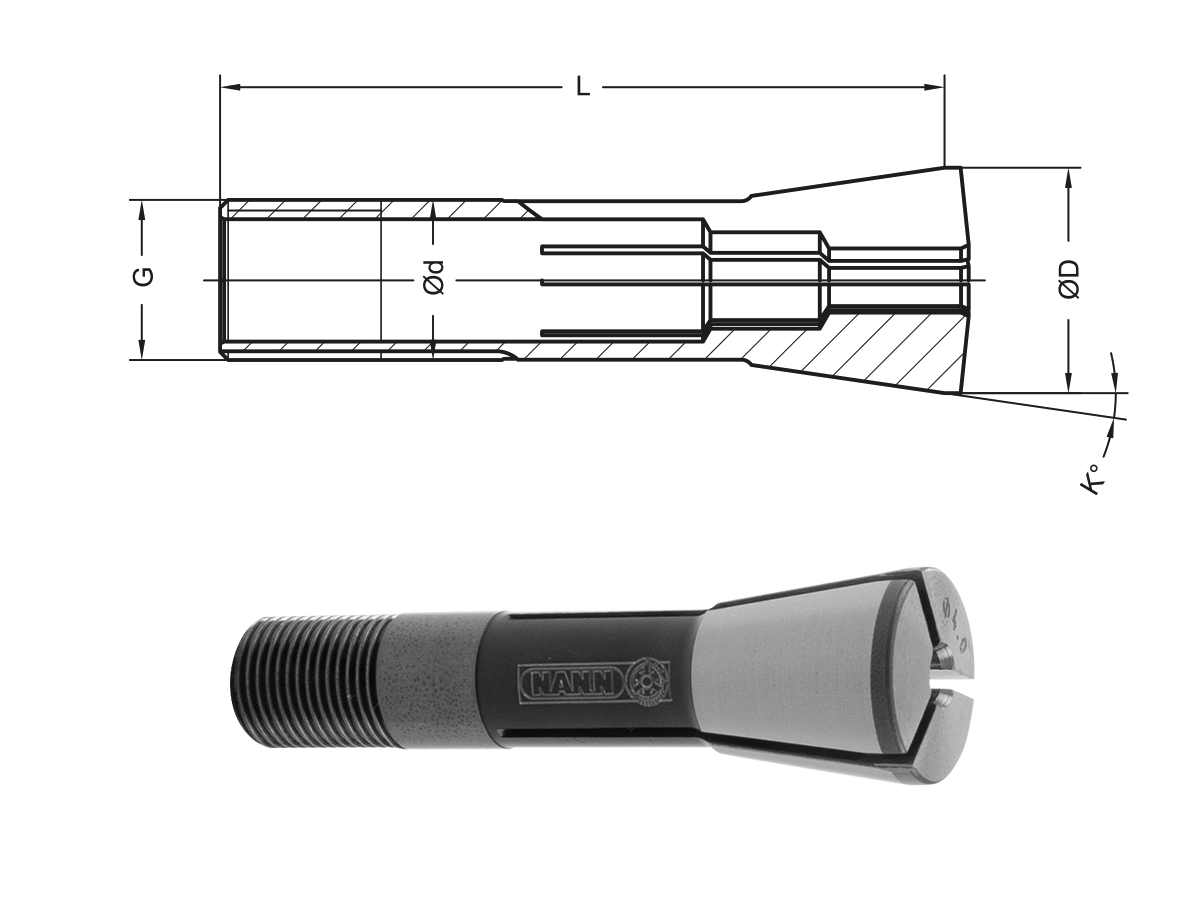

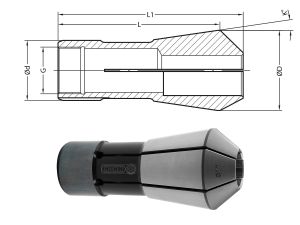

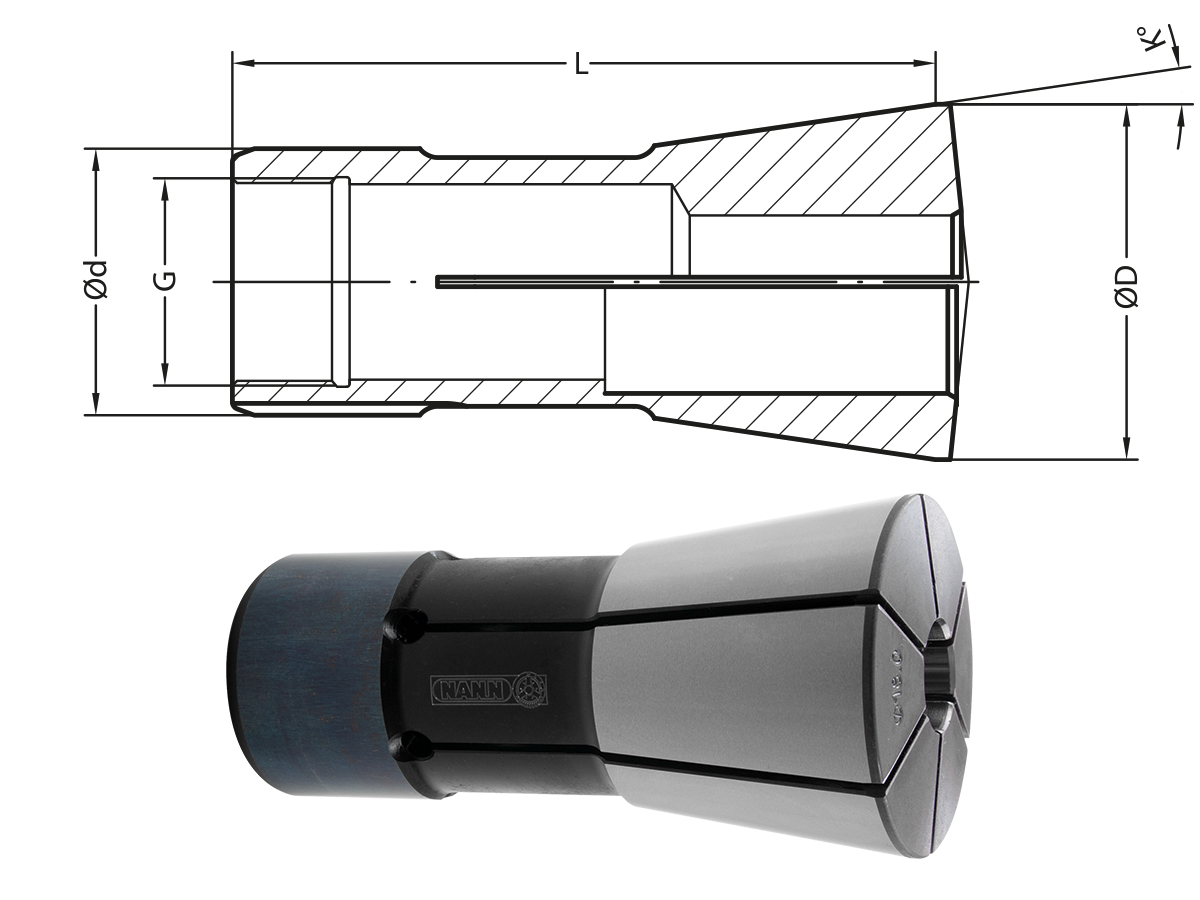

Art.-Nr. | Bild | d | D | L | L1 | K° | Gewinde G | max. Bohrung | Steigung |
max. | |||||||||
3148 E | 1 | 12 | 18 | 63 | 8° 17´50“ | Tr 12 x 1 | 10,0 | 0,5 | |
3148 E - V | 2 | 12 | 18 | 63 | 76 | 8° 17´50“ | Tr 12 x 1 | 10,0 | 0,5 |
3409 E | 1 | 20 | 28 | 90 | 8° 17´50“ | Tr 20 x 1,5 | 16,0 | 0,5 | |
3409 E - V | 2 | 20 | 28 | 90 | 106 | 8° 17´50“ | Tr 20 x 1,5 | 16,0 | 0,5 |
3718 E | 1 | 32 | 45 | 120 | 8° 17´50“ | Tr 32 x 1,5 | 27,0 | 0,5 | |
3718 E - V | 2 | 32 | 45 | 120 | 148 | 8° 17´50“ | Tr 32 x 1,5 | 27,0 | 0,5 |
3851 E | 3 | 45 | 60 | 120 | 8° 17´50“ | Tr 35 x 1,5 | 36,0 | 1,0 | |
3851 E - V | 4 | 45 | 60 | 120 | 145 | 8° 17´50“ | Tr 35 x 1,5 | 36,0 | 1,0 |
Spannzangen 3148 E, 3409 E, 3718 E auch mit zusätzlichem Innengewinde lieferbar |

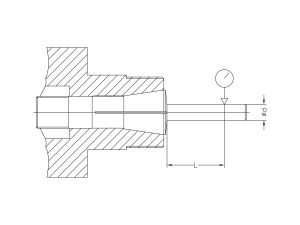

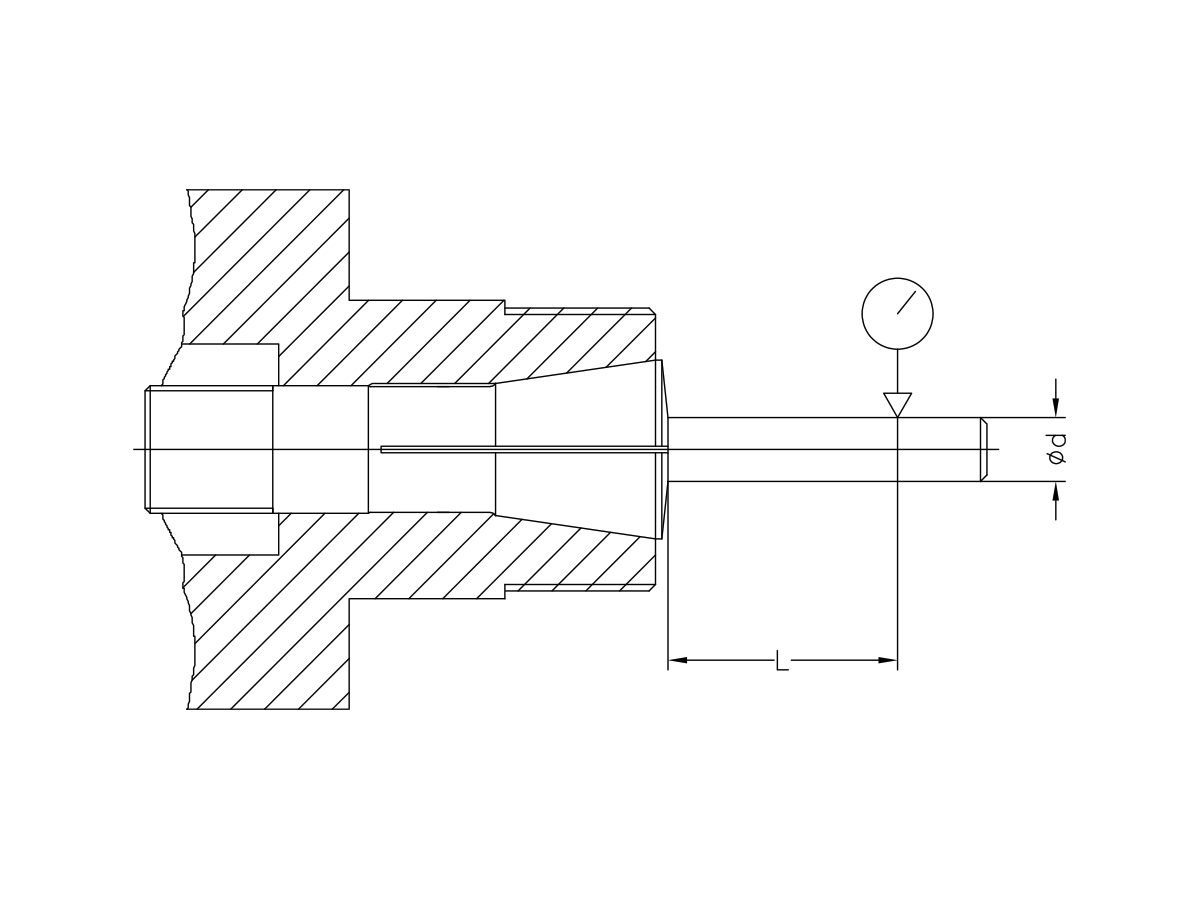

Rundlaufgenauigkeit: Zugspannzangen hochgenau
Spanndurchmesser | Prüflänge | Rundlaufgenauigkeit | |
d über | d bis | L | Standard |
1 | 1,6 | 5 | 0,005 |
1,6 | 3 | 10 | 0,005 |
3 | 6 | 16 | 0,005 |
6 | 10 | 25 | 0,005 |
10 | 18 | 30 | 0,005 |
18 | 24 | 30 | 0,005 |
24 | 36 | 30 | 0,005 |
Anwendung:
- für Werkstückspannung auf Werkzeugschleifmaschinen
- kleine Axialbewegung der Zange beim Spannen
- geeignet für kurze Werkstücke (nicht in der verlängerten Ausführung)
- sehr hohe Rundlaufgenauigkeit
- für automatische Beladung
- generell in Standardlänge und in verlängerter Ausführung lieferbar
Ausführung der Bohrung:
Glatt
Härte:
Die Spannzangen sind aus einem speziellen Werkzeug-Federstahl gefertigt. Kegel und Spannbohrung weisen eine Härte von HRc 58 bis 60 auf.
