Pick-up collets for multi-spindle automatic lathes
for Gildemeister

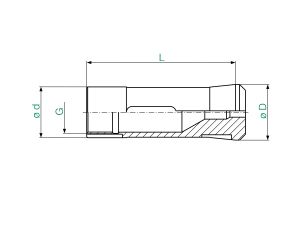

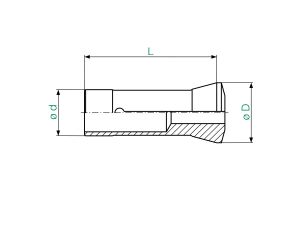

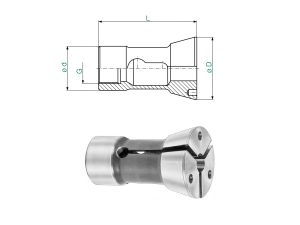

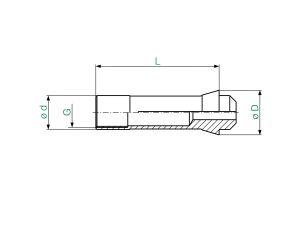

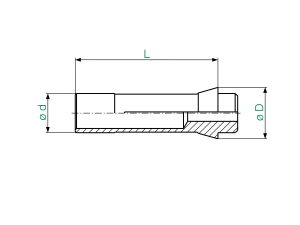

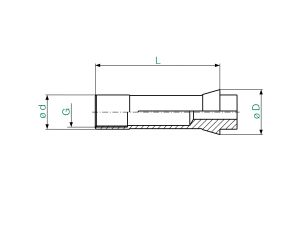

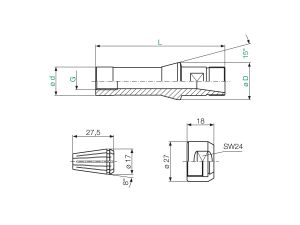

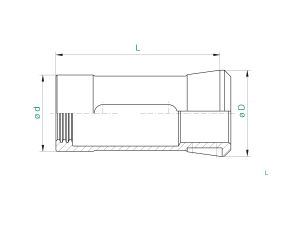

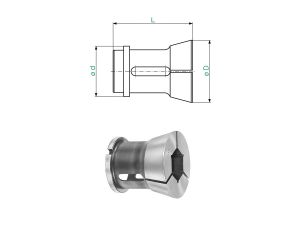

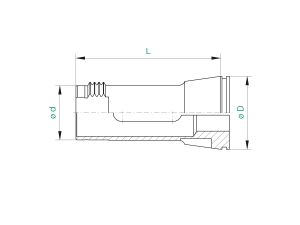

art. no. | pic. | d | D | L | thread G | type |
3439 E | 9 | 18,7 | 25,0 | 48,5 | Bajonett | GM 16 AC |
1292 E | 1 | 20 | 26,0 | 56,5 | AS/GS 20 - Pinolenzange | |
3560 E | 3 | 26 | 28,5 | 75 | M 21,5 x 0,75 | AS 16/20 - GS 20 |
3655 E | 3 | 30 | 35,1 | 62 | M 20 x 1,5 | AS 16/20 - AS 22/25 |
3762 E | 4 | 38 | 43,1 | 80 | M 24 x 1,5 | AV/AS/GS 32 - GS 36/42 |
3865 E | 10 | 47 | 52,5 | 68 | Bajonett | GM 42 |
3939 E | 4 | 60 | 105,0 | 130 | M 40 x 1,5 | AV/AS 82 |
3940 E | 4 | 60 | 120,1 | 130 | M 40 x 1,5 | AS 100 |
collet chuck for Gildemeister
art. no. | pic. | d | D | L | thread G | type |
1292 E-F | 2 | 20 | 26 | 90 | M 20 x 1 | AS/GS 20 |
for Schütte
art. no. | pic. | d | D | L | thread G | type |
3380 E | 4 | 20 | 24,0 | 38,3 | M 16 x 1,5 L | SF 13 |
3540 E | 4 | 25 | 35,1 | 57 | M 18 x 1,5 L | SE 16 - SE 18 |
3607 E | 4 | 28 | 36,0 | 48 | M 24 x 1,5 L | SF 20 L |
3722 E | 4 | 32 | 45,1 | 69,5 | M 22 x 1,5 L | SD/SE/VD 25 - SK 26 |
1495 E | 5 | 34 | 42,0 | 52 | SE/SF 26 - AF 40 | |
3790 E | 4 | 39 | 50,6 | 79 | M 26 x 1,5 L | SD/VD 32 |
1631 E | 8 | 44 | 54,1 | 71 | S 36 PC | |
1700 E | 5 | 52 | 60,6 | 60 | SF/AF 32 - SF 40 - SF 42 | |
3863 E | 4 | 46 | 67,2 | 81,5 | M 32 x 1,5 L | SD/VD 50 |
1739 E | 8 | 59 | 67,0 | 69 | S 51 PC | |
1777 E | 5 | 63 | 71,6 | 60 | SF/AF 51 | |
1843 E | 5 | 76 | 88,0 | 75 | SF/AF 67 - SF 81 | |
3914 E | 4 | 55 | 88,9 | 90 | M 42 x 1,5 L | VD/SD 63 |
3917 E | 4 | 55 | 108,0 | 90 | M 42 x 1,5 L | VD/SD 80 |
for Tornos
art. no. | pic. | d | D | L | thread G | type |
3263 E | 6 | 16 | 21 | 66 | M 14 x 0,75 | AS 14 - SAS 16 |
3541 E | 7 | 25 | 35 | 77 | M 22 x 1 | BS 20 B |
for Tornos Bechler
art. no. | pic. | d | D | L | thread G | type |
3601 E | 10 | 28,0 | 32 | 68 | Bajonett | Multi Deco 20 - 6, 20 - 8 |
3757 E | 10 | 35,5 | 40 | 75 | Bajonett | Multi Deco 26 - 6, 32 - 6 |
for Wickman
art. no. | pic. | d | D | L | thread G | type |
1261 E | 8 | 19,0 | 26 | 55,6 | 5/8“ | |
1381 E | 8 | 25,4 | 38 | 93,6 | 1“ | |
1561 E | 8 | 39,7 | 65 | 120,6 | 1.3/8“ - 1.3/4“ |
for ZPS
art. no. | pic. | d | D | L | thread G | type |
3756 E | 3 | 35,5 | 40 | 80,0 | M 25 x 1 | SAY 6/25 - SAY 6/32 |
1525 E | 5 | 36,0 | 45 | 61,5 | SAY 6/25 - SAY 6/32 | |
1621 E | 1 | 42,0 | 54 | 78,5 | SAY 6/42 |
