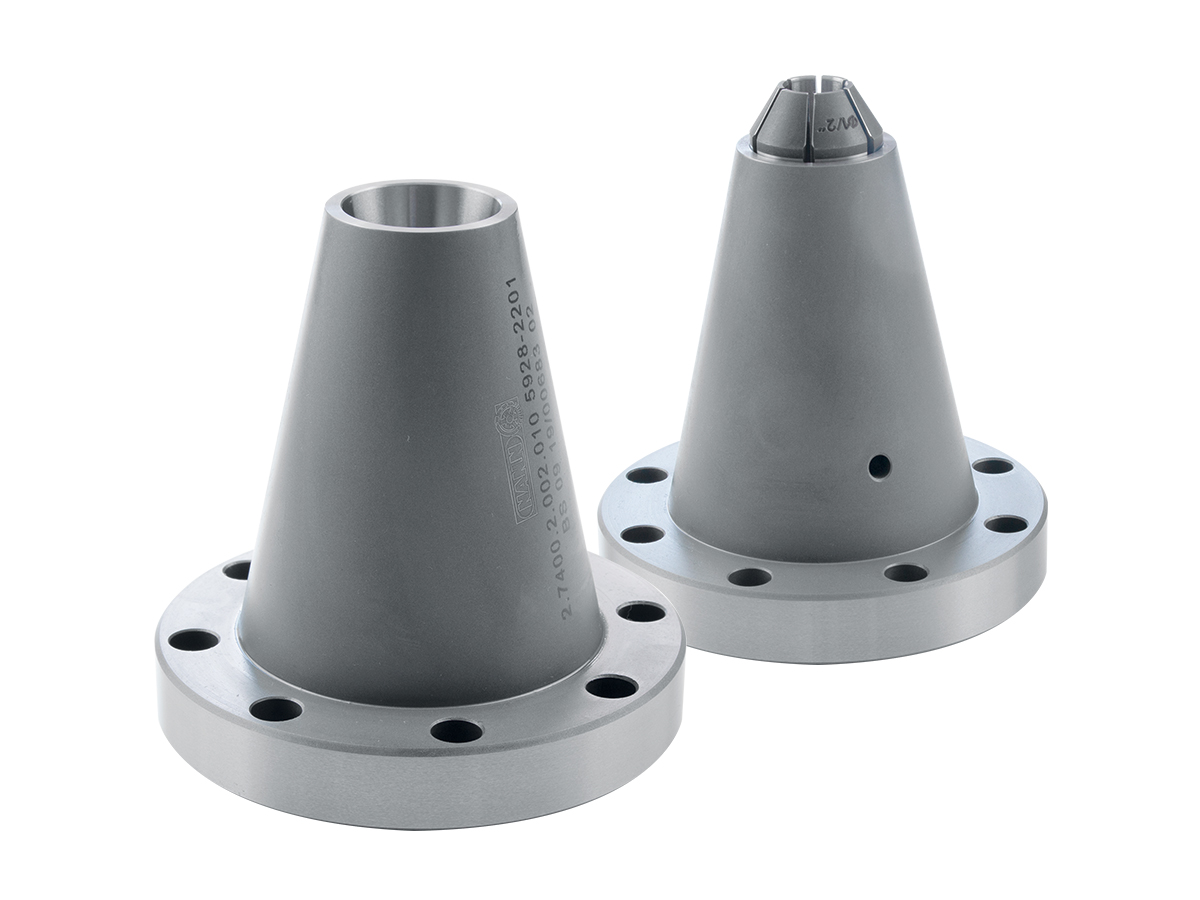

Aufnahmen Zugspannzangen Hochgenau

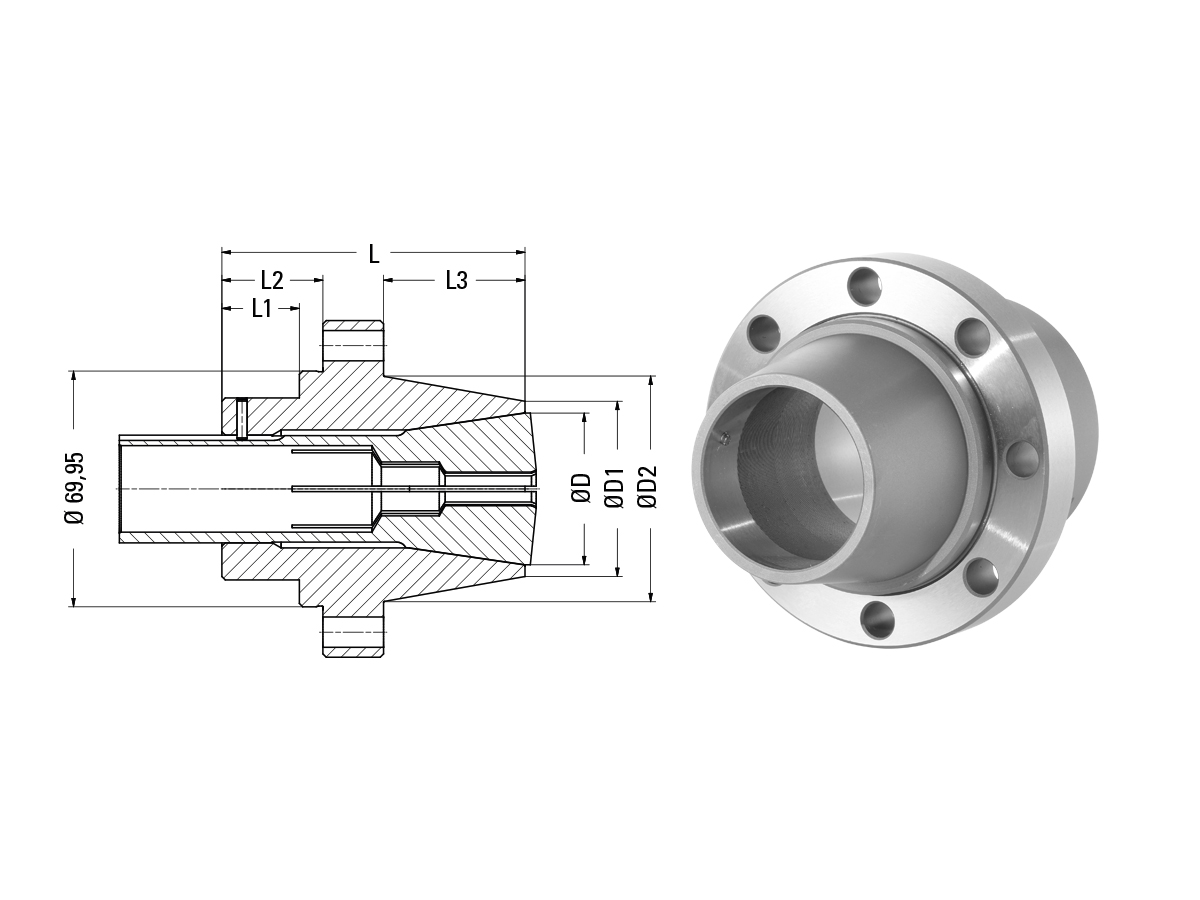

Bild 5
Aufnahmen
Art.-Nr. |
Bild |
D |
D1 |
L |
L1 |
L2 |
L3 |
Spannzangen |
2.7400.2.001.000 |
5 |
22,0 |
70,0 |
75,0 |
|
7,0 |
52,0 |
3148 E |
2.7400.2.001.010 |
5 |
22,0 |
69,0 |
105,0 |
|
7,0 |
82,0 |
3148 E |
2.7400.2.002.000 |
5 |
34,0 |
70,0 |
75,0 |
|
7,0 |
52,0 |
3409 E |
2.7400.2.002.010 |
5 |
34,0 |
69,0 |
105,0 |
|
7,0 |
82,0 |
3409 E |
2.7400.2.003.000 |
5 |
52,0 |
66,8 |
90,0 |
23,0 |
30,0 |
42,0 |
3718 E |
2.7400.2.003.010 |
5 |
52,0 |
67,5 |
97,0 |
|
7,0 |
74,0 |
3718 E |
2.7400.2.004.000 |
5 |
70,0 |
70,0 |
105,0 |
38,0 |
45,0 |
44,0 |
3851 E |
- für hochgenaue Zugspannzangen
- einfacher Futterkörper
- einsatzgehärtet
- höchste Rundlaufgenauigkeiten
- zylindrische Aufnahme
- Spannfutter in der Spindel ausrichtbar
- für Spindeln mit rotierendem Hydraulik- oder Pneumatikzylinder
