Einbauspanner Typ HESK und Typ HESK-R

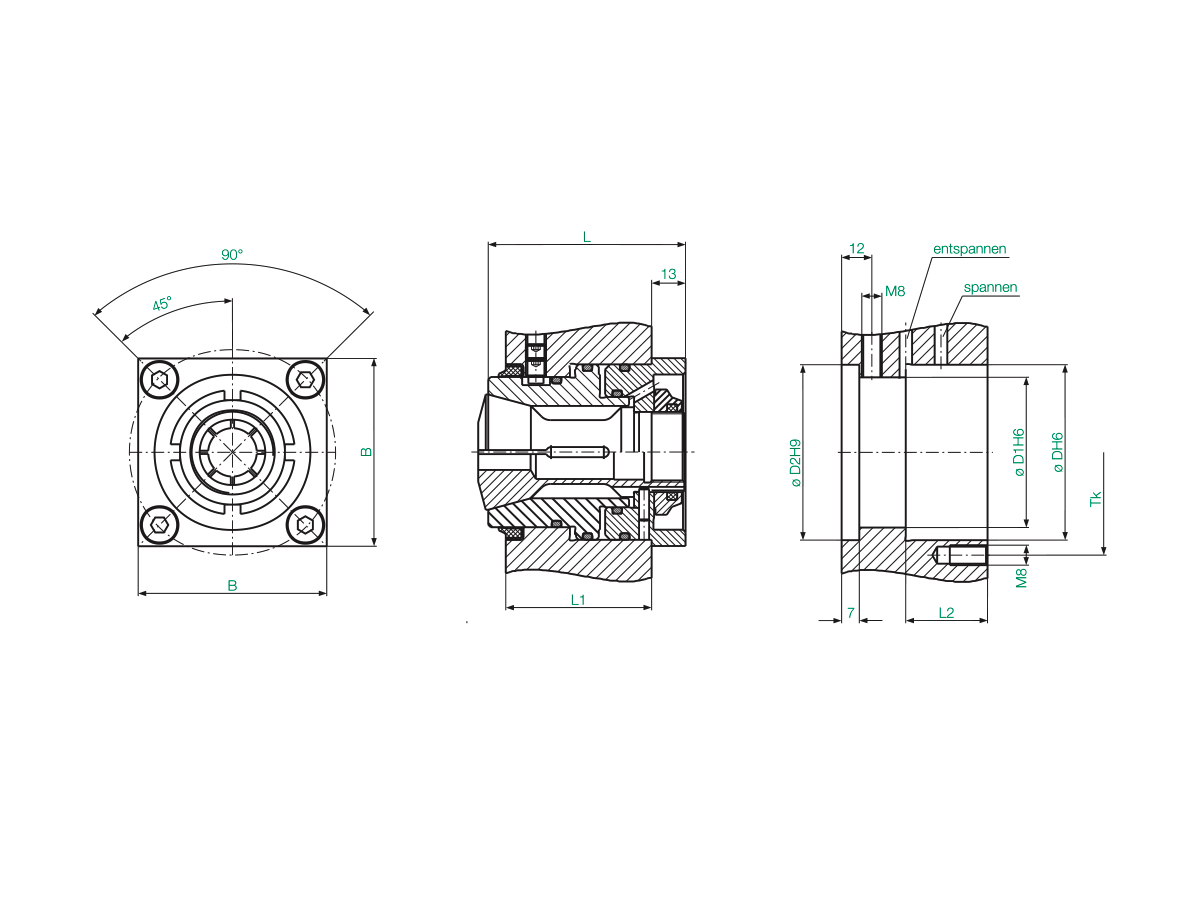

Typ HESK
Art.-Nr. | D | D1 | D2 | L | L1 | L2 | B | Tk | Spannzangen |
HESK - 20 | 70 | 60 | 70 | 78,5 | 58 | 38 | 75 | 82 | 3723 E |
HESK - 30 | 80 | 70 | 80 | 86,5 | 58 | 38 | 85 | 92 | 3829 E |
HESK - 40 | 90 | 80 | 90 | 86,5 | 88 | 46 | 115 | 122 | 3911 E |
HESK - 60 | 110 | 100 | 110 | 107,5 | 88 | 46 | 115 | 122 | 3964 E |

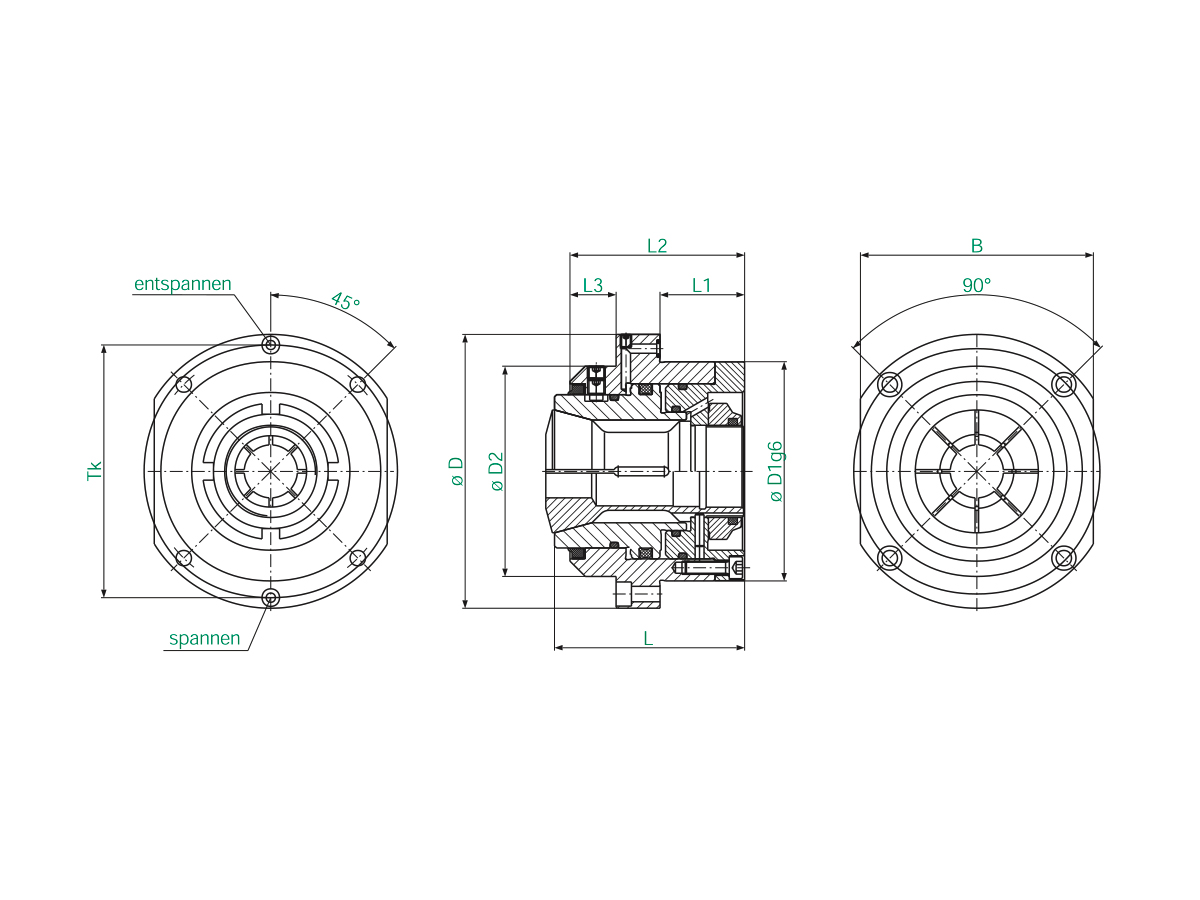

Typ HESK-R
Art.-Nr. | D | D1 | D2 | L | L1 | L2 | L3 | B | Tk | Spannzangen |
HESK - R-20 | 115 | 90 | 86 | 78,5 | 38,5 | 71,5 | 21,0 | 96 | 102 | 3723 E |
HESK - R-30 | 125 | 100 | 96 | 86,5 | 38,5 | 79,5 | 21,0 | 106 | 112 | 3829 E |
HESK - R-40 | 135 | 110 | 106 | 86,5 | 38,5 | 79,5 | 21,0 | 116 | 122 | 3911 E |
HESK - R-60 | 155 | 130 | 126 | 107,5 | 46,5 | 100,0 | 33,5 | 136 | 142 | 3964 E |
HESK - R-100 | 195 | 170 | 168 | 107,5 | 46,5 | 104,2 | 33,7 | 176 | 182 | 3996 E |
- kleine Baumasse
- hohe Spannkraft
- absolut feststehende Spannzange
- für 4/2-Wegeventil
Die Spannstöcke Typ HESK lassen sich in kundenspezifische Gehäuse einbauen. So lassen sich die einzelnen Spannnester nach Bedarf anordnen. Die Spannzangen sind mit einer Planschulter am Gewinde versehen und werden mit einer Mutter hierauf festgezogen. Dadurch stehen sie beim Spannvorgang absolut fest und können sich axial nicht bewegen.
