Mehrfachspanneinrichtungen für Zugspannzangen, hydraulisch

Beschreibung:

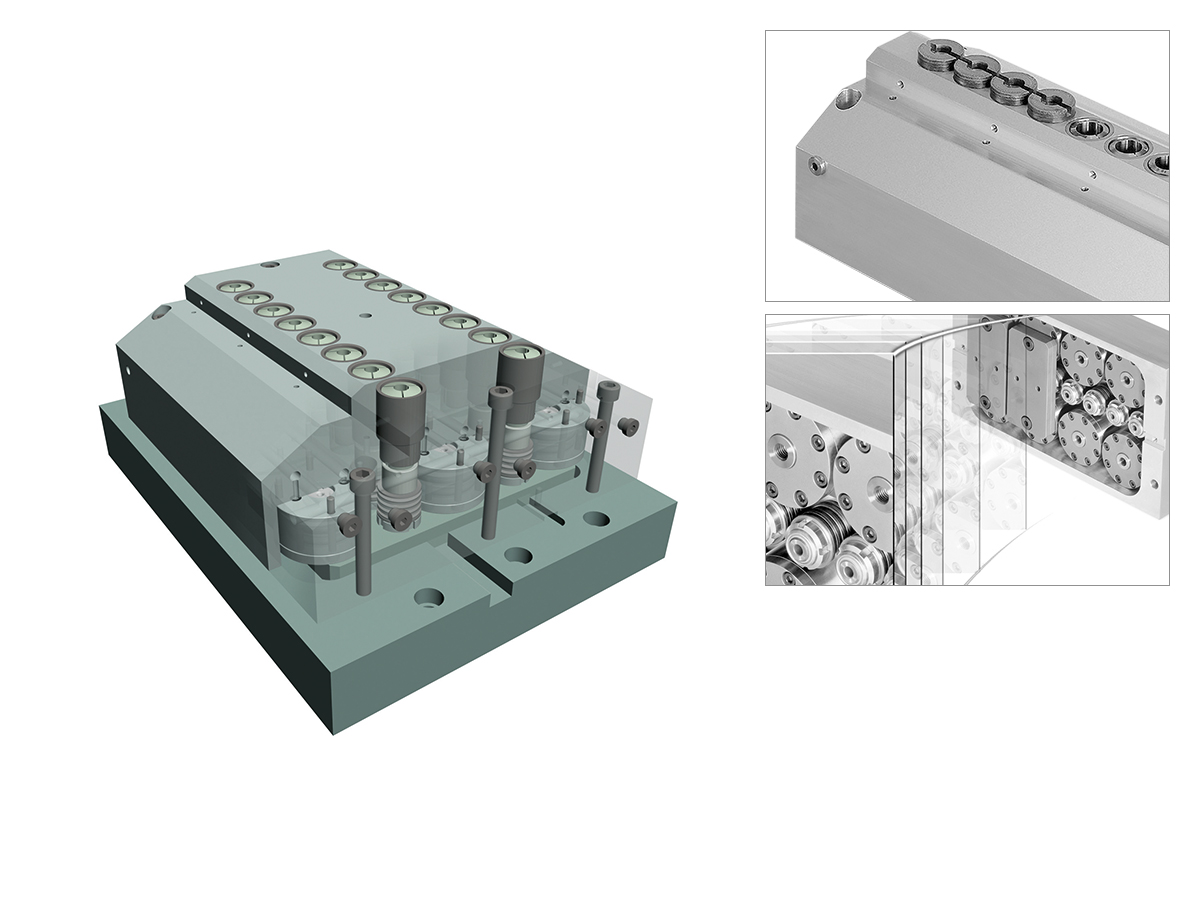

Nann fertigt Mehrfachspanneinrichtungen mit hydraulischer Betätigung in unterschiedlichen Bauformen für unterschiedliche Spannbereiche. Bei der abgebildeten Spannvorrichtung sind acht Zugspannzangen in einer Reihe bzw. 16 Zugspannzangen in zwei Reihen mit jeweils acht Spannzangen angeordnet.

Das Gehäuse ist aus hochfestem Aluminium, die Druckhülsen sind wegen der höheren Verschleißfestigkeit in Stahl ausgeführt und in das Gehäuse eingepresst.

Die einzelnen Spannzangen werden durch Tellerfederpakete in die Druckhülse gezogen, dadurch werden die Spannzangen geschlossen und die Werkstücke gespannt. Durch die eingebaute Tellerfederspannung ist die Mehrfacheinrichtung selbsthaltend. Zum Entspannen wird die Vorrichtung hydraulisch betätigt, die Spannzangen werden nach vorne aus der Druckhülse gedrückt, die Werkstücke können entnommen werden. Die Druckhülse dient als feststehender Anschlag, beim Spannvorgang werden die Werkstücke wegen des Niederzugeffektes auf die Planfläche der Druckhülse gezogen. Dadurch haben sämtliche Werkstücke im gespannten Zustand in axialer Richtung dieselbe Position.

Zum Einbau der Spannzange müssen die Druckhülsen in der vorderen Stellung stehen, also in der Stellung, in der die Spannzange geöffnet ist. Dann kann die Spannzange in die Druckhülse geschoben und eingeschraubt werden.

Daten und Fakten:

• für Zugspannzangen
• hydraulische Betätigung
• Tellerfederspannung
• Selbsthemmung
• Niederzugeffekte
• Spanndruck max. 80 bar
• unterschiedliche Baugrößen und Spannbereiche
