Spannzangen für Mehrspindeldrehautomaten
für Gildemeister
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9259 E | 2 | 19,5 | 82 | M 17 x 1 | 13 | 11 | 9 | AS 12 |
9268 E | 1 | 22,0 | 86 | M 20 x 1 | 16 | 14 | 11 | GM 16 AC |
9258 E | 1 | 25,0 | 90 | M 24 x 1 | 20 | 17 | 14 | AS 16 - AS/GS 20 - GM 20 |
9288 E | 1 | 30,5 | 90 | M 28,5 x 0,75 | 25 | 22 | 18 | AS 20 erw. 25 |
9286 E | 1 | 32,0 | 140 | M 28 x 1,5 L | 22 | 19 | 15 | AS 22 |
9287 E | 1 | 33,0 | 140 | M 30 x 1 L | 25 | 22 | 18 | AS 25 |
9289 E | 1 | 33,6 | 140 | M 30 x 1 | 25 | 22 | 18 | GS 25 |
9316 E | 1 | 40,0 | 136 | M 38 x 1,5 L | 32 | 27 | 22 | AS/AV 32 |
9335 E | 1 | 41,2 | 136 | M 39 x 1 R o. L | 35 | 30 | 24 | GM 32 erw. 35 - GM35 |
9336 E | 1 | 41,5 | 136 | M 38 x 1,5 R o. L | 32 | 27 | 22 | GM 32 |
9333 E | 1 | 45,0 | 136 | M 42 x 1,5 L | 35 | 30 | 24 | GM 35 |
9374 E | 1 | 51,5 | 136 | M 48 x 1,5 | 42 | 36 | 28 | GM 42 |
9368 E | 1 | 57,0 | 160 | M 54 x 1,5 L | 48 | 41 | 33 | AS/AV/AA/AR 48 |
9401 E | 1 | 60,0 | 160 | M 57 x 1,5 L | 50 | 43 | 35 | GS 50 - GS 51 |
9447 E | 1 | 77,5 | 170 | M 74 x 1,5 L | 67 | 58 | 47 | AS 67 |
9475 E | 1 | 94,0 | 180 | M 88 x 1,5 L | 82 | 70 | 57 | AS/AV 82 |
9483 E | 1 | 114,0 | 235 | M 108 x 1,5 L | 100 | 87 | 71 | AS 100 |
für Index
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9255 E | 1 | 25 | 88 | M 23 x 1 | 19 | 16 | 13 | MS 16 |
9273 E | 1 | 30,8 | 102 | M 28 x 1,5 R o. L | 22 | 19 | 15 | KS 20 - KS 22 |
9282 E | 1 | 35 (37) | 118 | M 33 x 1,5 | 25 | 22 | 18 | KS/MS 25 |
9319 E | 1 | 41,8 | 130 | M 38 x 1,5 | 32 | 28 | 23 | KS 32 |
9333 E | 1 | 45 | 136 | M 42 x 1,5 L | 35 | 30 | 24 | MS 35 |
9364 E | 1 | 54 | 170 | M 50 x 1,5 L | 42 | 36 | 30 | KS 42 |
9402 E | 1 | 60 | 156 | M 57 x 2 L | 50 | 43 | 35 | KS 50 |
9401 E | 1 | 60 | 160 | M 57 x 1,5 L | 50 | 43 | 35 | MS 50 |
für Pittler
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9278 E | 1 | 35,0 | 147 | 1.1/4“ x 1/20“ L | 25 | 22 | 18 | PRC 25 |
9285 E | 1 | 39,5 | 168 | 1.7/16“ x 1/20“ L | 32 | 27 | 22 | PRB/PRC 32 |
9330 E | 1 | 44,3 | 168 | 1.5/8“ x 1/20“ L | 36 | 31 | 25 | PRC 36 |
9405 E | 1 | 63,5 | 186 | 2.5/16“ x 1/24“ L | 50 | 43 | 35 | PRB/PRC 50 |
9472 E | 1 | 92,0 | 214 | 3.3/8“ x 1/24“ L | 72 | 62 | 51 | PRC 72 |
9482 E | 1 | 116,0 | 273 | 4.3/8“ x 1/18“ L | 104 | 90 | 73 | PRC 100 |
für Schütte
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9261 E | 1 | 19,6 | 82 | M 18 x 1 | 13 | 11 | 9 | SF 12 - SF 13 |
9254 E | 1 | 23 | 88 | M 21 x 1 R o. L | 16 | 14 | 11 | SB 16 |
9255 E | 1 | 25 | 88 | M 23 x 1 | 19 | 16 | 13 | SE 16 - SE 18 |
9262 E | 1 | 27 | 88 | M 25 x 1 | 20 | 17 | 14 | SF/VD 20 |
9282 E | 1 | 35 (37) | 118 | M 33 x 1,5 | 25 | 22 | 18 | AF/SE/SD/VD 25 - SF 26 |
9319 E | 1 | 41,8 | 130 | M 38 x 1,5 | 32 | 28 | 23 | AF/AV/SF/SD/VD 32 |
9333 E | 1 | 44 | 136 | M 42 x 1,5 L | 36 | 31 | 25 | S 36 PC |
9372 E | 1 | 51 | 174 | M 48 x 1,5 | 40 | 35 | 28 | SD/SF 40 - SF 42 |
9406 E | 1 | 62 (64) | 195 | M 58 x 1,5 | 50 | 43 | 35 | SD/SF 50 - SF 51 - S 51 PC |
9450 E | 1 | 77 | 205 | M 72 x 1,5 L | 63 | 54 | 44 | SD/SF/VD 63 |
9456 E | 2 | 78 | 225 | M 75 x 1,5 L | 69 | 59 | 48 | SF 67 |
9474 E | 1 | 92,8 | 233 | M 88 x 1,5 L | 80 | 69 | 56 | SD 80/SF 81 |
für Tornos
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9251 E | 1 | 17,9 | 70 | M 16 x 0,75 | 14 | 12 | 10 | AS/BS 14 |
9251 E-1 | 1 | 18,3 | 70 | M 17 x 0,75 | 15 | 13 | 10 | AS/BS 14 |
9265 E | 1 | 22,8 | 98 | M 20 x 0,75 | 16 | 14 | 11 | AS/SAS 16 |
9266 E | 1 | 27,7 | 116 | M 25 x 1 | 21 | 18 | 14 | BS 20 B |
9263 E | 1 | 29,7 | 116 | M 27 x 1 | 23 | 20 | 16 | BS 20/22 |
für Tornos Bechler
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9258 E | 1 | 25 | 90 | M 24 x 1 | 20 | 17 | 14 | Multi Deco 20-6, 20-8 |
9282 E | 1 | 35 (37) | 118 | M 33 x 1,5 | 25 | 22 | 18 | Multi Deco 26-6 |
für Wickmann
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9260 E | 1 | 21,5 | 85,5 | 0.771“ x 1/24“ L | 16 | 13 | 11 | 5/8“ |
9276 E | 1 | 31,9 | 133,4 | 1.184“ x 1/24“ L | 26 | 22 | 17 | 1“ |
9318 E | 1 | 42,6 | 117,5 | 1.593“ x 1/22“ L | 32 | 27 | 22 | 1.3/8“ |
9362 E | 1 | 52,2 | 127,0 | 1.968“ x 1/22“ L | 45 | 38 | 31 | 1.3/4“ |
für ZPS
Art.-Nr. | Bild | d | L | Gewinde G | maximale Bohrung | Typ | ||
9290 E | 1 | 32,0 | 115 | M 30 x 1 L | 25 | 22 | 18 | SAY - 25 |
9282 E | 1 | 35 (37) | 118 | M 33 x 1,5 | 25 | 22 | 18 | SAY - 25 |
9319 E | 1 | 41,8 | 130 | M 38 x 1,5 | 32 | 28 | 23 | SAY - 32 |
9372 E | 1 | 51,0 | 174 | M 48 x 1,5 | 40 | 35 | 28 | SAY - 42 |
Hervorgehobene Art.-Nr. entsprechen VDI 3322 |
Anwendung:
Zum Nachschieben der Werkstoffstangen in
Mehrspindeldrehautomaten
Ausführung der Bohrung:
- mit Querrillen
- glatte Bohrungen auf Bestellung
Härte:
Die Vorschubzangen sind aus einem speziellen Werkzeug-Federstahl gefertigt. Der vordere Teil mit der Spannbohrung weist –
sofern wegen des partiellen Anlassens möglich – eine Härte von ca. HRc 60 auf. Gewinde und federnder Bereich sind auf Federhärte angelassen.
Vorschubkraft:
Vorschubzangen werden zusammengefedert angeliefert, so dass sie bei Nennmaß auf den Werkstoffstangen eine Vorspannung haben.

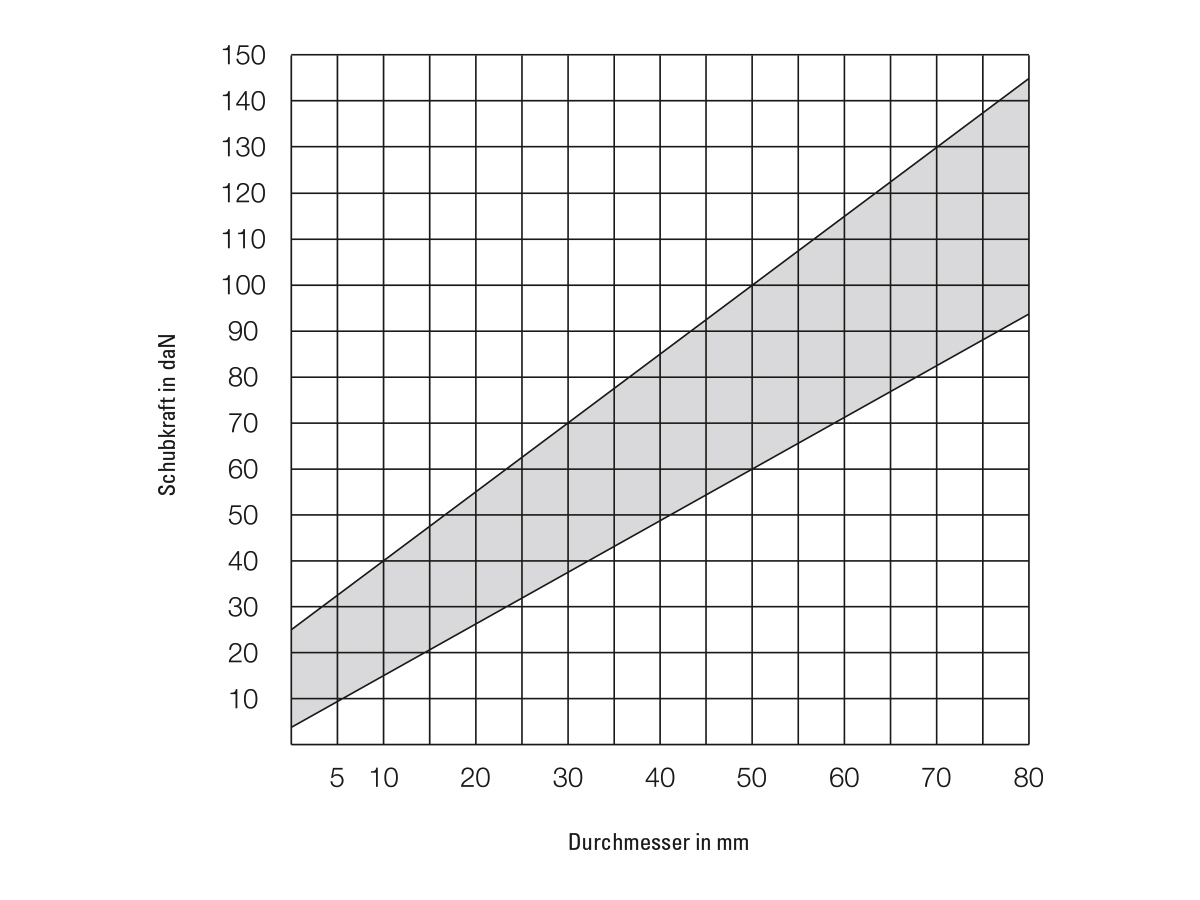

Die untenstehende Tabelle der Vorschubkraft stellt Anhaltswerte dar. Zur Prüfung der Vorschubkraft ist ein gehärteter und geschliffener Prüfdorn mit einer Toleranz von h7 zu verwenden.
Auf Anforderung können Vorschubzangen mit erhöhter Vorschubkraft gefertigt werden.
